TOMZN DC výkonový jistič MCCB 160A 2P – 1000 V DC (TOMZN)

TOMZN DC výkonový jistič MCCB 160A 2P – 1000 V DC

(DC Molded Case Circuit Breaker pro fotovoltaiku)

Spolehlivý dvoupólový DC jistič pro fotovoltaické systémy

TOMZN DC výkonový jistič MCCB TOM7Z 2P je určen pro ochranu a bezpečné odpojení stejnosměrných okruhů do 1000 V DC. Poskytuje účinnou ochranu proti přetížení a zkratu a slouží jako hlavní manuální DC vypínač v solárních a bateriových aplikacích.

Díky robustní konstrukci, rychlému zhášení oblouku a jasné indikaci stavu je ideální volbou pro fotovoltaické elektrárny (PV), bateriová úložiště, DC rozvaděče a hybridní/off-grid systémy.

Klíčové vlastnosti

• Dvoupólové provedení (2P) – bezpečné odpojení + / − vodiče

• Jmenovité napětí: až 1000 V DC

• Ochrana proti přetížení a zkratu (DC)

• Rychlé odpojení / instant disconnect

• Viditelná indikace ON / OFF

• Testovací tlačítko (PUSH TO TRIP)

• Nehořlavý, samozhášivý kryt (flame-retardant)

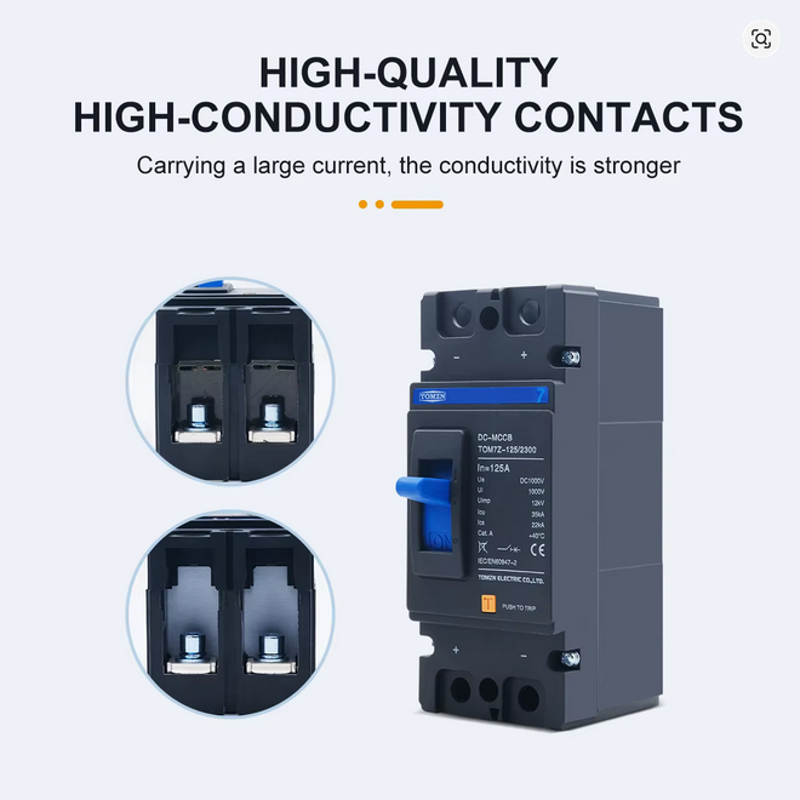

• Vysoce vodivé kontakty – nízký přechodový odpor

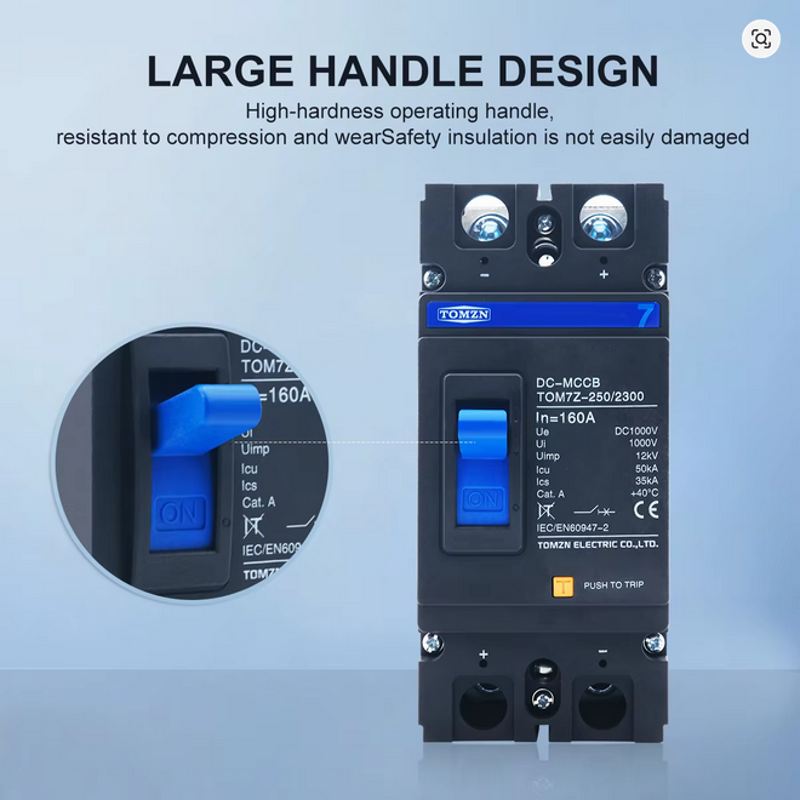

• Velká ovládací páka – bezpečné manuální ovládání

• Snadné a přehledné zapojení

Technické parametry

• Typ: TOM7Z – DC MCCB

• Počet pólů: 2P

• Jmenovité napětí (Ui): 1000 V DC

• Kategorie: DC Molded Case Circuit Breaker

• Ochrana: přetížení + zkrat

• Provozní teplota: −40 °C až +40 °C

• Montáž: vertikální i horizontální

• Indikace stavu: mechanická (ON / OFF)

• Certifikace: CE

• Norma: IEC / EN 60947-2

Typické použití

• Fotovoltaické elektrárny (stringy, hlavní DC odpojovače)

• DC rozvaděče pro PV systémy

• Bateriová úložiště (LiFePO₄, LV/HV DC části)

• Hybridní a off-grid systémy

• Solární technologie a energetické aplikace

Konstrukce a bezpečnost

• Dvojitá izolace pro bezpečný provoz

• Spolehlivé zhášení DC oblouku

• Vysoká mechanická odolnost

• Kompaktní rozměry šetřící místo v rozvaděči

• Navrženo pro dlouhodobý provoz v náročných podmínkách

Důležité upozornění k instalaci

⚠️ Instalaci tohoto zařízení smí provádět výhradně kvalifikovaný technik s platnou elektrotechnickou certifikací, v souladu s platnými normami ČSN / EN.
Neodborná instalace může vést k ohrožení bezpečnosti osob, poškození zařízení nebo ztrátě záruky.
