Vodotěsný průchozí kolébkový vypínač KCD1 IP65 – 30 A / 220 V s LED (zelená)

Vodotěsný průchozí kolébkový vypínač

KCD1 IP65 – 30 A / 220 V s LED (zelená)

Vysoce odolný vodotěsný inline kolébkový vypínač KCD1 v uzavřeném krytu s krytím IP65, určený pro venkovní i průmyslové použití. Vypínač je dimenzován na vysoký proud až 30 A, vybaven integrovanou LED signalizací (zelená) a robustním tělem z ABS / PA66. Ideální pro přívodní kabely zařízení, osvětlení, stroje, FVE systémy, dílny, zahradu i technické instalace.

Hlavní výhody (8 klíčových vlastností)

• 30 A vysoký proud – vhodné i pro výkonová zařízení

• IP65 – plně vodotěsné provedení pro venkovní použití

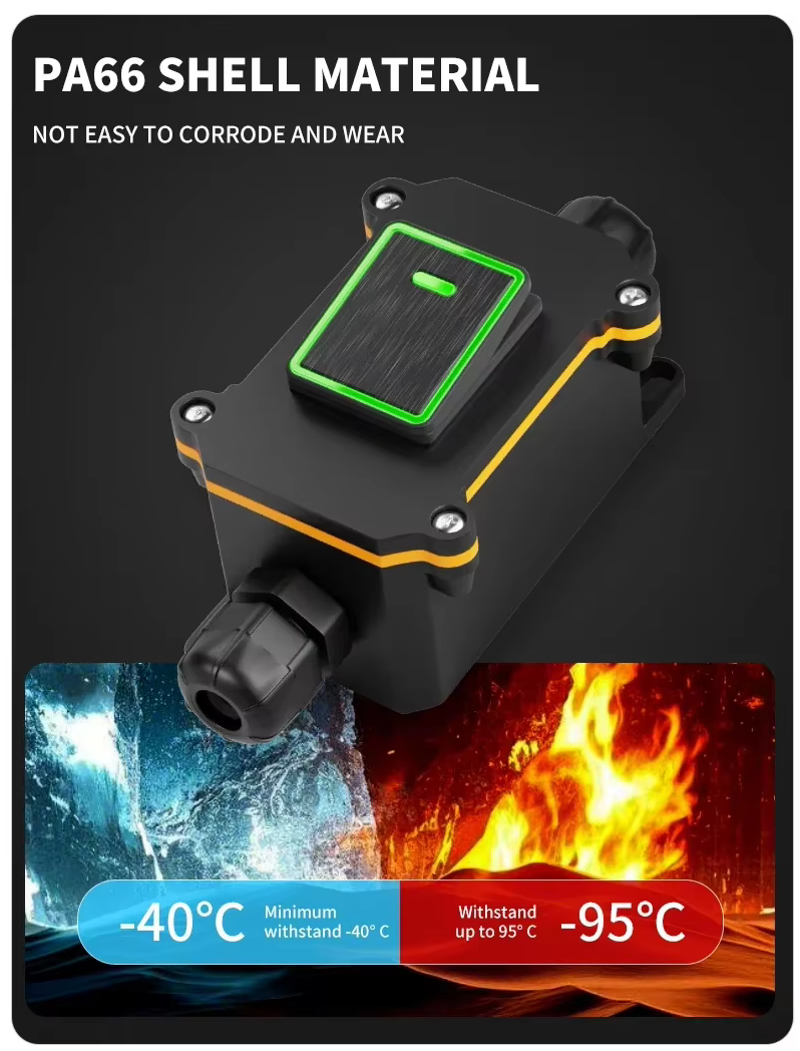

• Tělo z ABS / PA66 – vysoká mechanická a teplotní odolnost

• Postříbřené měděné kontakty – výborná vodivost a dlouhá životnost

• LED indikace stavu (zelená) – okamžitá vizuální kontrola

• Odolnost proti korozi a plameni

• Teplotní rozsah −40 °C až +85 °C

• Dlouhá životnost a vysoká mechanická odolnost

Technické parametry

• Model: KCD1 Inline Waterproof Switch

• Jmenovité napětí: 12–24 V AC / 110–220 V AC

• Jmenovitý proud: max. 30 A

• Funkce: ON / OFF

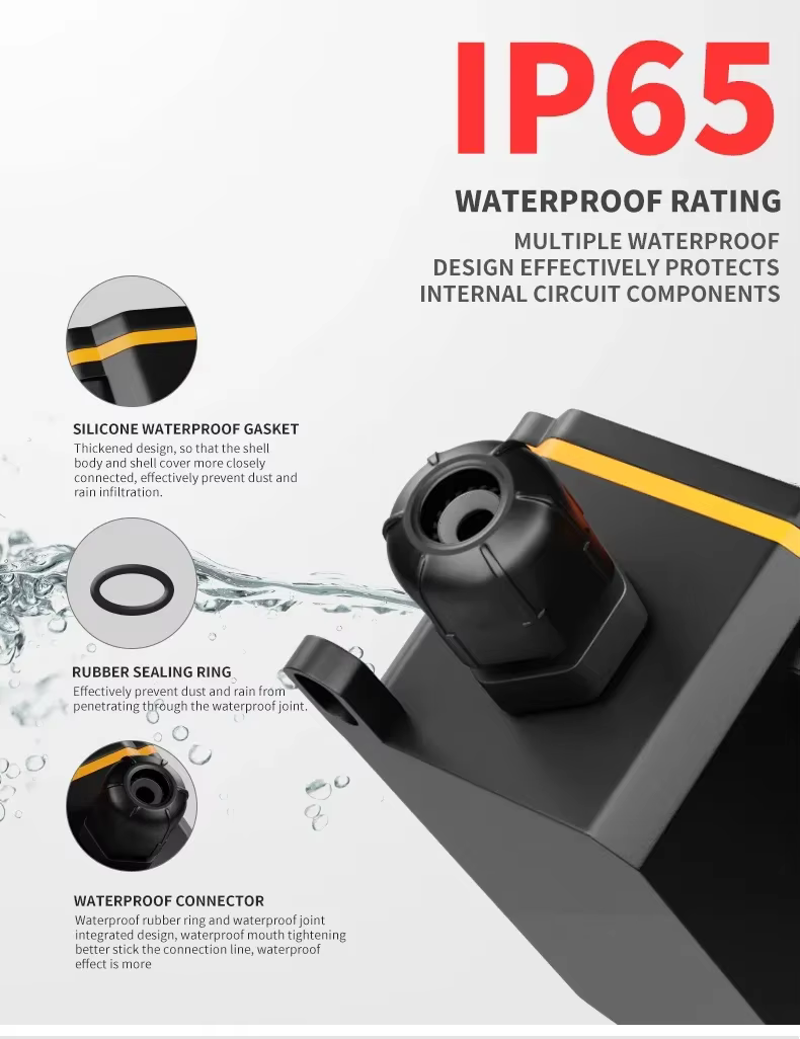

• Krytí: IP65

• Materiál krytu: ABS / PA66 (nehořlavý)

• Kontakty: stříbrná slitina (silver alloy)

• Barva LED: zelená

• Způsob zapojení: šroubové svorky / pinové kontakty

• Průměr kabelu: 4–8 mm

• Kabelová průchodka: PG9

• Rozměry krabičky: cca 114 × 54 × 40 mm

• Montážní otvor vypínače: 22 × 30 mm

Použití

• venkovní elektrické rozvody

• zahradní technika

• osvětlení (230 V)

• dílenská a průmyslová zařízení

• FVE a energetické systémy

• prodlužovací přívody a stroje

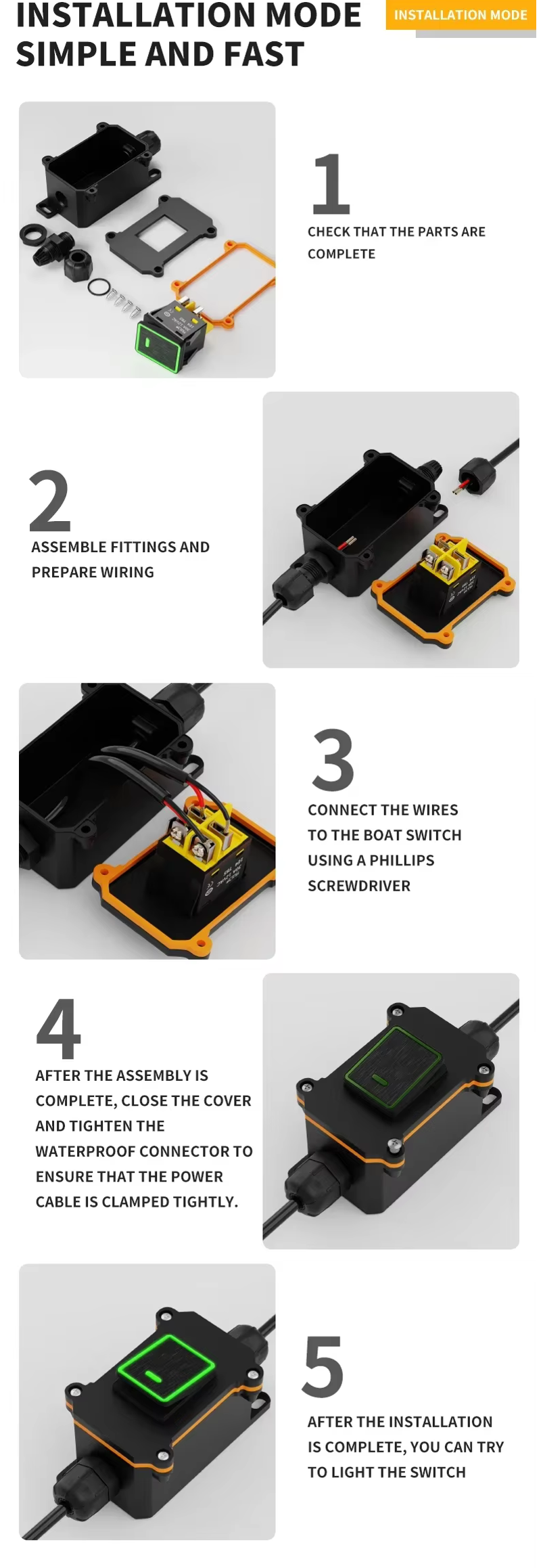

Návod k instalaci – krok za krokem

1. Příprava a kontrola

   • Zkontroluj, že máš vše: krabičku, těsnící těsnění, průchodku, vypínač, montážní šrouby.

   • Přesvědč se, že zařízení je odpojeno od napájení.

2. Příprava kabelu

   • Vytvoř na přívodním kabelu místo pro průchodku a odizoluj konce vodičů podle potřeby.

   • Protáhni kabel průchodkou a vlož těsnění.

3. Připojení vodičů

   • Připoj vodiče ke svorkám vypínače podle schématu nebo označení. U jednoduchého ON/OFF se obvykle přeruší fáze (nebo vedení na plus) a připojí se ke vstupu a výstupu.

   • Utáhni šrouby, aby bylo připojení pevné.

4. Těsnění a uzavření

   • Zkontroluj správné dosednutí silikonového těsnění a uzavři krabičku šrouby.

   • Dotáhni kabelovou průchodku tak, aby držela kabel a nepovolovala vniknutí vody.

5. Test

   • Zapni napájení, ověř, že LED indikuje zapnutí a že vypínač přepíná proud k zařízení.

   • Pokud je vše v pořádku, instalace je hotová.

DŮLEŽITÉ BEZPEČNOSTNÍ UPOZORNĚNÍ

⚠️ Instalaci smí provádět pouze technik s odpovídající elektrotechnickou kvalifikací a platnou certifikací dle platných předpisů.
⚠️ Při práci musí být zařízení odpojeno od napětí.
⚠️ Nevhodná instalace může vést k poškození zařízení nebo ohrožení bezpečnosti.

Obsah balení

• 1× vodotěsná inline krabička

• 1× kolébkový vypínač KCD1 s LED

• silikonové těsnění

• kabelové průchodky PG9

• montážní šrouby
