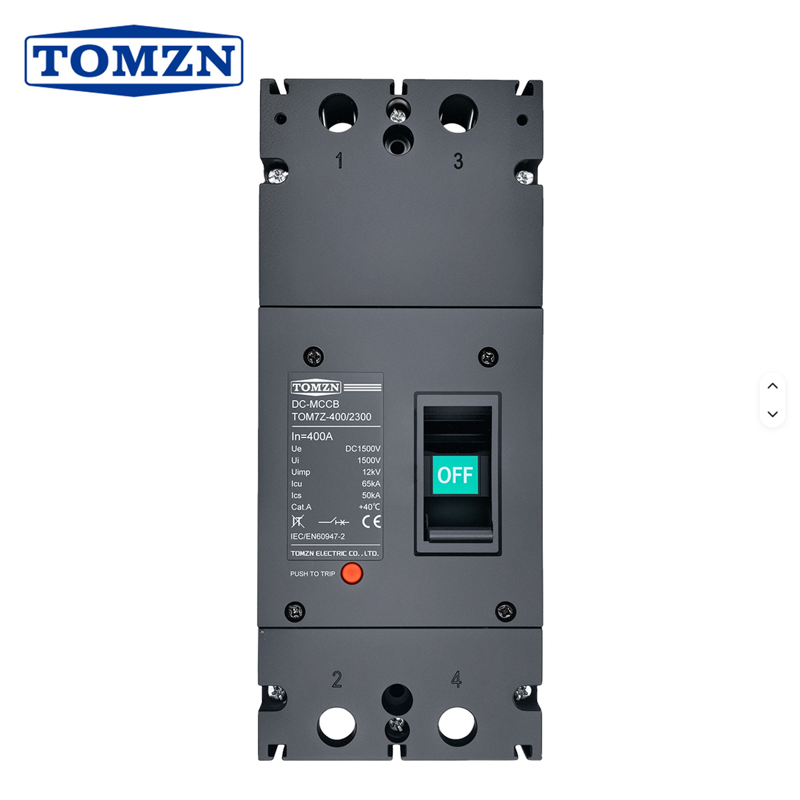

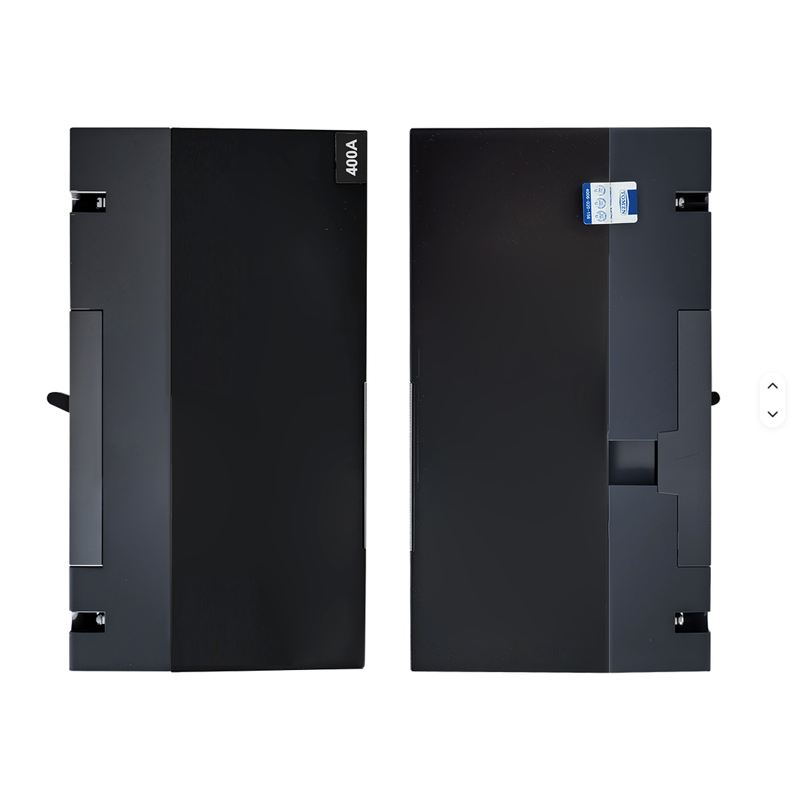

TOMZN TOM7Z-400/2300 2P DC MCCB 1500 V – výkonový DC jistič pro FVE, baterie a DC rozvody
TOMZN TOM7Z-400/2300 je dvoupólový výkonový DC jistič typu MCCB určený pro jištění stejnosměrných rozvodů s vysokým napětím až DC 1500 V. Je vhodný zejména pro fotovoltaické elektrárny, bateriová úložiště, větrné a hybridní systémy, DC rozvaděče, stringové rozvody a další stejnosměrné aplikace, kde je vyžadována vysoká vypínací schopnost a spolehlivá ochrana vedení.
Jistič je navržen pro použití v náročných DC aplikacích s vysokým proudem. Díky vypínací schopnosti až 65 kA Icu a provozní vypínací schopnosti 50 kA Ics poskytuje vysokou úroveň ochrany proti zkratovým proudům a přetížení.
Hlavní výhody produktu
- DC jistič MCCB pro napětí až 1500 V DC
- Dvoupólové provedení 2P
- Vhodné pro FVE, bateriová úložiště, větrné systémy a DC rozvody
- Vysoká vypínací schopnost až 65 kA
- Provozní vypínací schopnost 50 kA
- Nepolarizované zapojení – vstup může být shora i zdola
- Ochrana proti přetížení a zkratu
- Robustní provedení pro vysokonapěťové DC aplikace

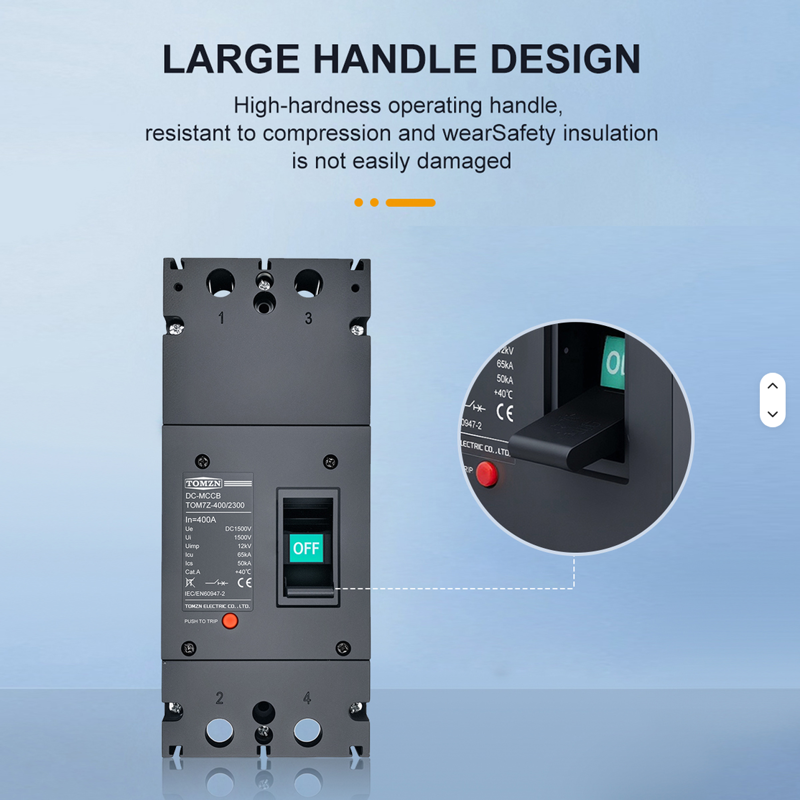

- Velká ovládací páka pro bezpečnější manipulaci

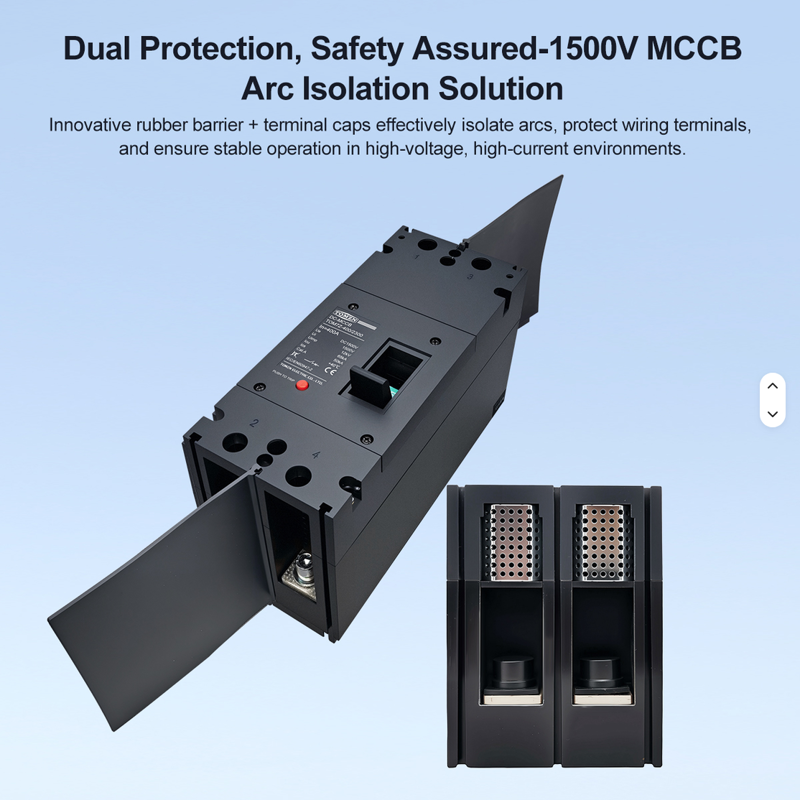

- Oddělení svorek a konstrukce pro omezení rizika oblouku
Použití
TOMZN TOM7Z DC MCCB je vhodný pro jištění hlavních DC větví a výkonových DC obvodů, například:
- fotovoltaické elektrárny,
- DC rozvaděče,
- bateriová úložiště,
- hybridní FVE systémy,
- větrné elektrárny,
- vodní elektrárny,
- DC napájecí systémy,
- DC větve mezi panely, regulátory, střídači a bateriovými systémy,
- průmyslové stejnosměrné aplikace.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Výrobce | TOMZN |
| Model | TOM7Z-400/2300 |
| Typ | DC MCCB, lisovaný výkonový jistič |
| Počet pólů | 2P |
| Jmenovité napětí Ue | DC 1500 V |
| Jmenovitý proud | dle varianty 300 A / 400 A |
| Vypínací schopnost Icu | 65 kA |
| Provozní vypínací schopnost Ics | 50 kA |
| Impulzní výdržné napětí Uimp | 12 kV |
| Kategorie | Cat. A |
| Referenční teplota | 40 °C |
| Frekvence | 50/60 Hz |
| Materiál | plastové tělo |
| Polarita zapojení | nepolarizovaný jistič |
| Země původu | Guangdong, Čína |
| Hmotnost balení | cca 3,4 kg |
| Orientační rozměr balení | 10 × 10 × 10 cm |
Nepolarizované zapojení
Tento model je nepolarizovaný DC jistič, což znamená, že může pracovat bez ohledu na to, zda je přívod zapojen z horní nebo spodní strany. To zjednodušuje instalaci v DC rozvaděčích a umožňuje flexibilnější návrh zapojení podle konkrétní aplikace.
Přesto je vždy nutné dodržet projektovou dokumentaci, správné dimenzování vodičů, svorek, jištění, odpínání a požadavky platných norem pro DC instalace.
Ochrana v DC systémech
V DC obvodech je vypínání poruchových proudů náročnější než u běžných AC aplikací, protože stejnosměrný proud přirozeně neprochází nulou. Proto je nutné používat jističe určené přímo pro DC aplikace.
TOMZN TOM7Z je určen pro ochranu vedení a zařízení proti:
- přetížení,
- zkratu,
- nadměrnému proudovému namáhání,
- rizikům spojeným s vysokonapěťovými DC obvody.
Doporučené použití ve FVE
Jistič lze použít například jako hlavní DC jištění v systémech s vyšším proudovým zatížením, zejména u větších fotovoltaických nebo bateriových instalací. Je vhodný pro aplikace, kde běžné malé DC jističe nestačí proudovým rozsahem ani vypínací schopností.
Typické umístění:
- hlavní DC rozvaděč,
- bateriový DC rozvod,
- DC vstup do střídače,
- spojení mezi bateriovým systémem a měničem,
- výkonové DC větve v hybridních systémech.
Upozornění k instalaci
Instalaci musí provádět pouze osoba s odpovídající elektrotechnickou kvalifikací. U vysokonapěťových DC systémů je nutné správně navrhnout průřezy vodičů, typ kabeláže, jištění, odpínače, přepěťové ochrany, uzemnění a celkovou ochranu rozvaděče. Nesprávné použití DC jističe může vést k přehřívání, vzniku oblouku nebo poškození zařízení.
