AIRSLG TCM6X10S – mini vedený pneumatický válec Ø6 mm, zdvih 10 mm

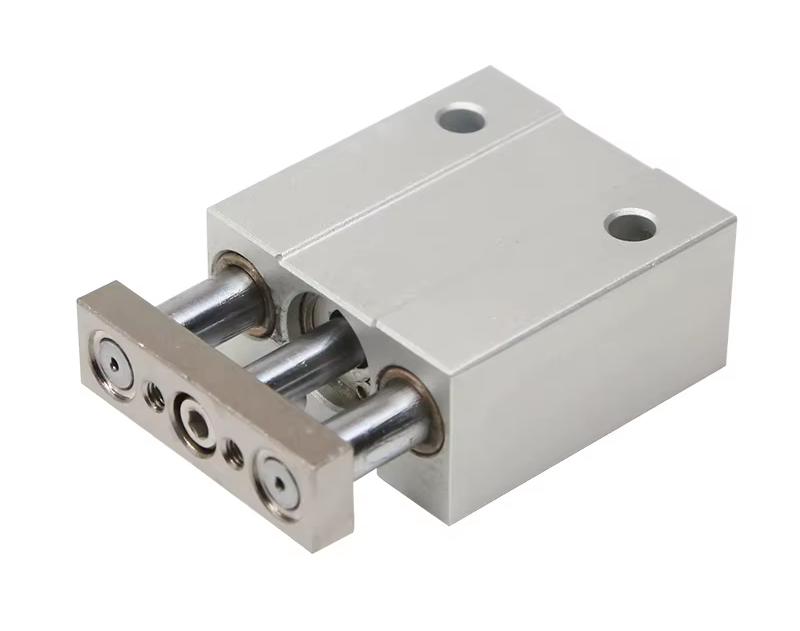

AIRSLG TCM6X10S

mini vedený pneumatický válec Ø6 mm, zdvih 10 mm

Kompaktní dvoučinný vedený pneumatický válec s dvojicí vodicích tyčí pro přesný přímočarý pohyb, polohování a manipulaci v automatizačních systémech.

AIRSLG TCM6X10S kombinuje pneumatický pohon a mechanické vedení v jednom kompaktním tělese. Vedle pístnice jsou použity dvě vodicí tyče, které omezují pootočení výstupní desky a zvyšují odolnost vůči radiálnímu zatížení a krouticím momentům.

Konstrukce typu TCM je vhodná zejména tam, kde běžný pneumatický válec neposkytuje dostatečně přesné vedení zátěže nebo kde je omezený instalační prostor. Standardní konstrukce TCM používá integrovanou pohonnou a vodicí jednotku a je určena pro přesné polohování v automatizaci.

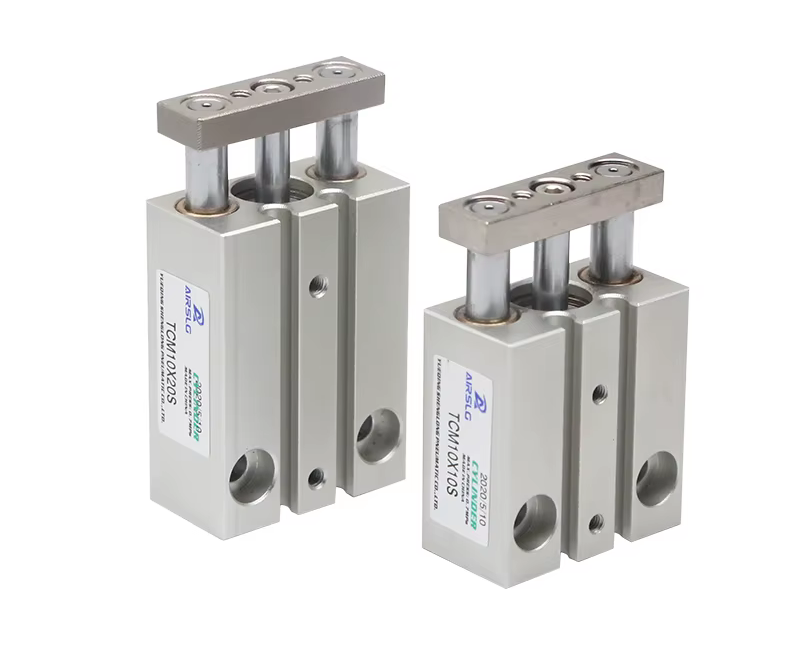

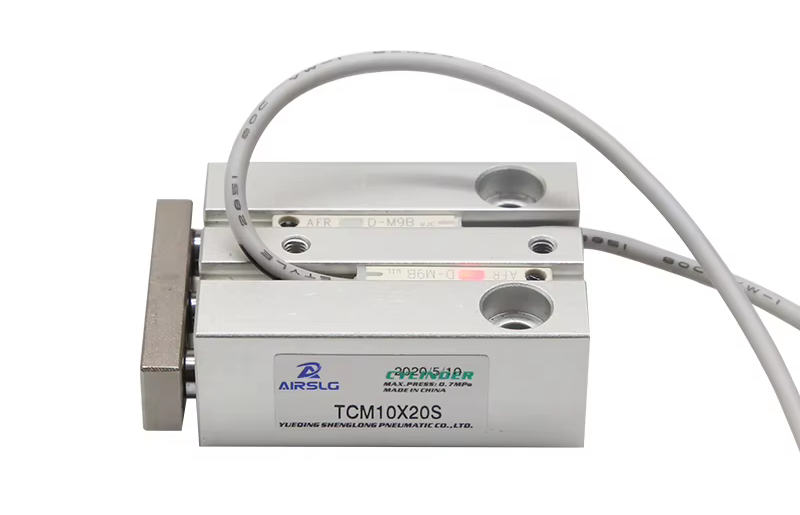

Poznámka k fotografii: dodaná produktová fotografie zobrazuje také větší varianty TCM10X10S a TCM10X20S. Níže uvedená karta je zpracována pro objednanou variantu TCM6X10S – Ø6 × 10 mm.

Hlavní vlastnosti

• průměr pístu 6 mm
• zdvih 10 mm
• kompaktní vedený pneumatický válec
• dvoučinné provedení
• pístnice + 2 vodicí tyče
• vysoká odolnost proti pootočení výstupní desky
• schopnost přenášet radiální zatížení
• kompaktní konstrukce s integrovaným vedením
• vhodný pro přesné polohovací aplikace
• několik možností mechanického upevnění
• vhodný pro automatizaci, manipulátory a malé výrobní mechanismy
• pracovní médium: filtrovaný stlačený vzduch
• kompaktní provedení pro instalace s omezeným prostorem

Oficiální konstrukční podklady řady TCM popisují dvojité vedení proti rotaci, schopnost přenášet radiální zatížení a krouticí moment a integrovanou vodicí/pohonnou jednotku bez potřeby externího vedení.

Technické parametry

U standardní řady TCM jsou pro velikosti Ø6 a Ø10 uváděny právě závity M3×0,5; katalogová dokumentace současně uvádí průměr 6 mm jako jednu z nejmenších velikostí řady.

Jak TCM6X10S funguje

Válec má dva pneumatické pracovní vstupy. Přivedením tlaku na jednu stranu pístu se výstupní deska vysouvá, přivedením tlaku na druhou stranu se vrací zpět.

Na rozdíl od běžného válce není zátěž vedena pouze samotnou pístnicí. Dvě paralelní vodicí tyče stabilizují výstupní desku a výrazně omezují její pootočení.

Výsledkem je kompaktní lineární pohon vhodný například pro:

• posun dílů,
• dorazy,
• třídicí mechanismy,
• malé manipulátory,
• pick & place aplikace,
• upínání,
• polohování přípravků,
• automatické montážní stroje,
• balicí a výrobní linky,
• malé CNC a jednoúčelové stroje.

Kompaktní vedená konstrukce

Hlavní výhodou řady TCM je spojení pneumatického válce a vedení do jediného celku.

U klasického pneumatického válce může být pro radiálně zatíženou aplikaci nutné doplnit samostatné lineární vedení. TCM má vedení již integrováno, čímž snižuje počet součástí a prostor potřebný pro montáž. Výrobní dokumentace konstrukce TCM výslovně uvádí integrovanou pohonnou a vodicí jednotku a několik možností montáže.

Konstrukční provedení

Typická konstrukce této řady používá:

• těleso z hliníkové slitiny,
• ocelové nebo nerezové vodicí prvky,
• pístnici z nerezové oceli,
• kluzná vodicí pouzdra,
• elastomerové těsnění,
• koncové tlumicí elementy,
• pevnou výstupní montážní desku.

U standardní TCM konstrukce je kluzné vedení vhodné zejména pro aplikace s radiálním zatížením; oficiální dokumentace jej odlišuje od variant TCL s lineárními kuličkovými ložisky.

Montáž a provoz

Válec musí být připevněn k dostatečně tuhému podkladu nebo držáku. Pneumatické vedení je nutné před připojením vyčistit a používaný vzduch filtrovat, aby se nečistoty nedostávaly do válce. Výrobní dokumentace řady doporučuje filtraci přibližně 40 μm nebo jemnější a upozorňuje na omezení nežádoucího bočního zatížení.

Před uvedením do provozu je nutné zkontrolovat:

• pevnost mechanického upevnění,
• těsnost pneumatických spojů,
• volný pohyb výstupní desky,
• správné připojení obou pracovních portů,
• nastavený pracovní tlak,
• zda není překročeno povolené boční zatížení.

Bezpečnost

Před montáží, demontáží nebo údržbou musí být uzavřen přívod stlačeného vzduchu a pneumatický systém zcela odtlakován.

Pístnice a vodicí tyče musí být udržovány čisté. Při úniku vzduchu je nutné zkontrolovat těsnění, fitinky a připojení hadic.

Válec nesmí být mechanicky namáhán způsobem, pro který není určen, zejména nepřiměřeným bočním zatížením nebo nárazem do výstupní desky.
