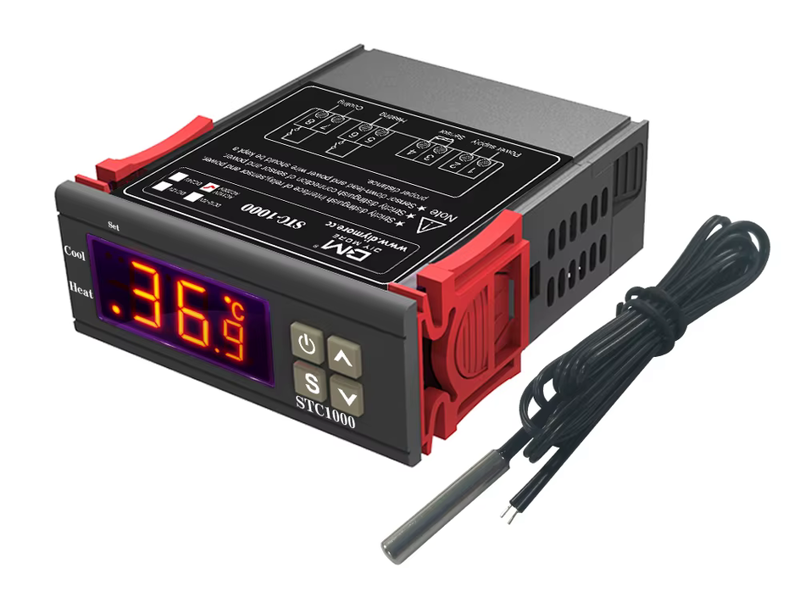

STC-1000 digitální termostat – regulátor teploty pro topení a chlazení, NTC sonda 1 m

Univerzální digitální regulátor teploty se dvěma nezávislými reléovými výstupy pro řízení topení a chlazení.

STC-1000 je kompaktní elektronický termostat určený pro automatickou regulaci teploty. Podle nastavené hodnoty a teplotní diference automaticky ovládá výstup pro topení HEAT nebo výstup pro chlazení COOL.

Součástí je NTC teplotní sonda s kabelem o délce 1 m. Regulátor umožňuje měření v rozsahu −50 až +99 °C, nastavení požadované teploty, teplotní diference, kalibraci čidla a ochranné zpoždění výstupu chlazení.

Je vhodný například pro chladicí zařízení, inkubátory, vytápění, ventilaci, akvária, technologické skříně, temperování, malé klimatizační systémy nebo řízení ohřevu vody.

Hlavní vlastnosti

• současné řízení topení i chlazení
• 2 samostatné reléové výstupy:
  • HEATING
  • COOLING
• digitální LED displej
• rozsah měření −50 až +99 °C
• rozlišení 0,1 °C
• přesnost přibližně ±1 °C
• nastavitelná požadovaná teplota
• nastavitelná teplotní diference
• možnost kalibrace teplotního čidla
• ochranné zpoždění výstupu chlazení
• alarm při překročení teplotního limitu
• signalizace poruchy teplotního čidla
• NTC sonda 1 m v balení
• reléové kontakty až 10 A / 220 V AC
• nízká vlastní spotřeba pod 3 W
• montáž do panelu

Funkce regulátoru

STC-1000 porovnává skutečnou teplotu naměřenou externí NTC sondou s nastavenou hodnotou.

Pokud teplota poklesne pod nastavenou mez, aktivuje výstup HEAT.

Pokud teplota překročí nastavenou mez pro chlazení, aktivuje výstup COOL.

Použití samostatných výstupů umožňuje regulátor využít například pro kombinaci:

topné těleso + ventilátor

ohřev + kompresor

topný kabel + chlazení

bojler / ohřívač + chladicí zařízení

Technické parametry

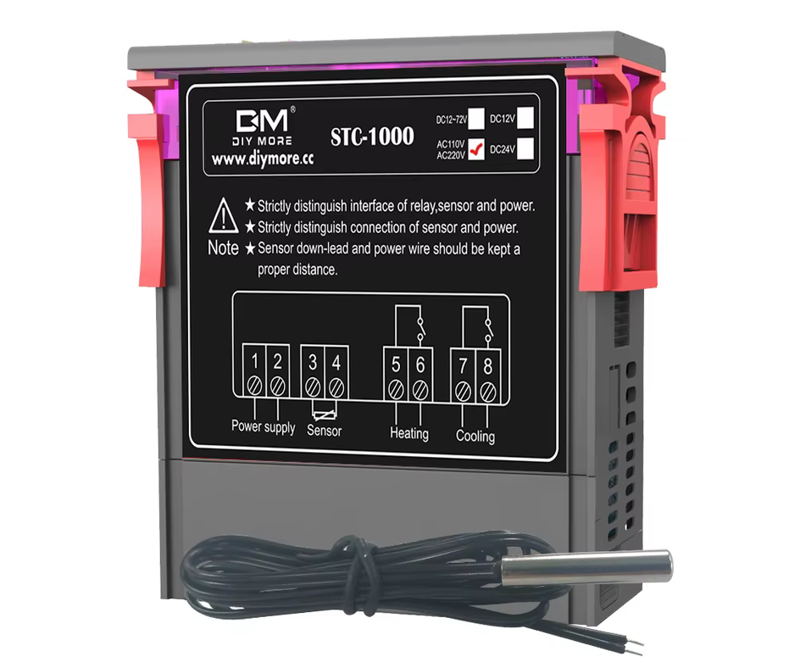

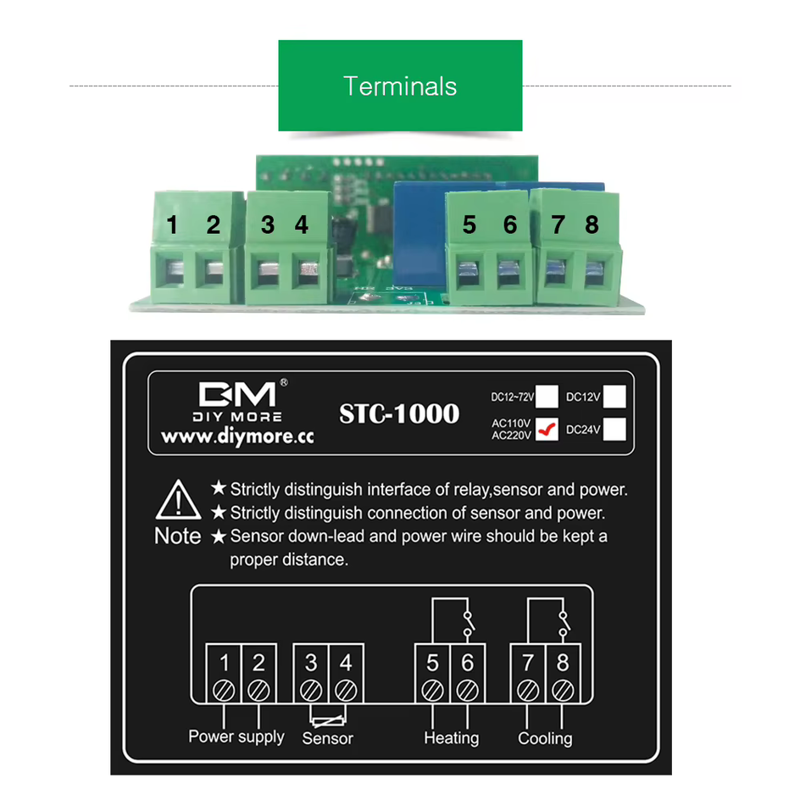

Zapojení svorek

Regulátor má celkem 8 šroubových svorek.

Svorky 1–2 – napájení regulátoru

1–2: POWER SUPPLY

Slouží k napájení samotného STC-1000.

Napětí musí odpovídat konkrétní zakoupené variantě regulátoru.

Svorky 3–4 – teplotní čidlo

3–4: SENSOR

Připojení dodané NTC teplotní sondy.

Sonda má kabel o délce přibližně 1 metr.

Svorky 5–6 – topení

5–6: HEATING

Reléový kontakt pro ovládání topného zařízení.

Typické použití:

• elektrické topné těleso
• topný kabel
• ohřívač
• stykač topného okruhu
• ventil nebo jiné zařízení pro zvýšení teploty

Svorky 7–8 – chlazení

7–8: COOLING

Reléový kontakt pro ovládání chladicího zařízení.

Typické použití:

• ventilátor
• chladicí jednotka
• kompresor
• lednice
• mraznička
• stykač chladicího systému

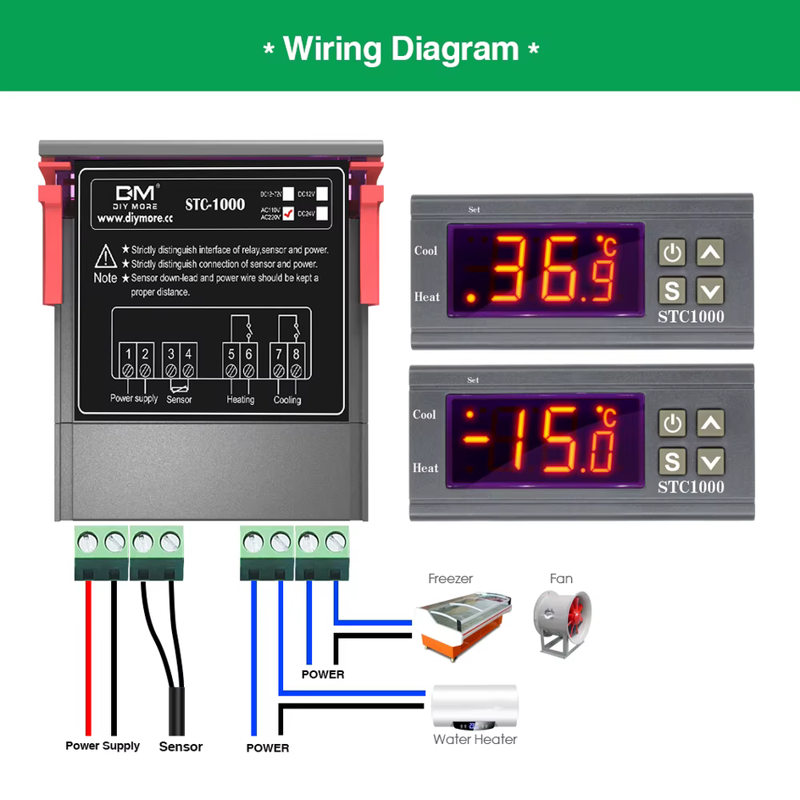

Přehled svorek

Reléové výstupy

Výstupy HEATING a COOLING jsou řešeny jako spínací reléové kontakty.

To umožňuje oddělit napájení samotného regulátoru od napájení ovládaného spotřebiče podle konkrétní aplikace a způsobu zapojení.

Maximální deklarovaná zatížitelnost kontaktů je:

HEAT: 10 A / 220 V AC
COOL: 10 A / 220 V AC

U zařízení s vysokým rozběhovým proudem, například kompresorů, motorů nebo výkonných topných těles, doporučujeme regulátorem spínat stykač nebo výkonové relé, nikoli spotřebič přímo na hranici jmenovité hodnoty kontaktu.

Funkce ochranného zpoždění chlazení

STC-1000 obsahuje časové zpoždění výstupu chlazení.

Tato funkce je důležitá zejména při použití s kompresorem, protože omezuje příliš časté opakované spouštění chladicího zařízení krátce po jeho vypnutí.

Tím se snižuje mechanické i elektrické namáhání kompresoru.

Kalibrace teploty

Regulátor umožňuje korigovat naměřenou teplotu pomocí funkce temperature calibration.

To lze využít například tehdy, pokud referenční teploměr ukazuje proti sondě STC-1000 malou systematickou odchylku.

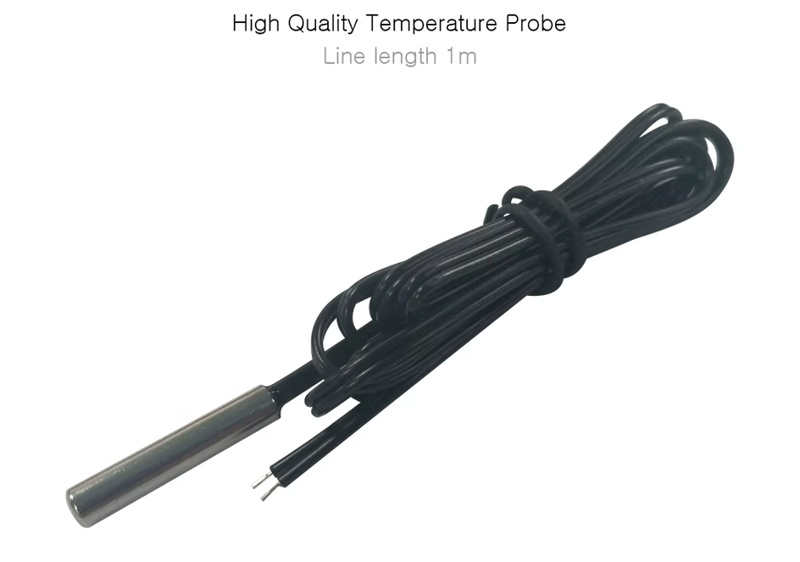

Externí NTC sonda

Součástí regulátoru je samostatná teplotní sonda:

• typ: NTC
• délka kabelu: 1 m
• kovové pouzdro čidla
• dvouvodičové připojení

Díky externímu čidlu může být samotný regulátor umístěn mimo prostor, ve kterém probíhá měření teploty.

Typické použití

STC-1000 lze použít například pro:

• inkubátory a líhně
• akvária a terária
• chladničky a mrazničky
• chladicí boxy
• domácí a průmyslové chlazení
• ventilátory
• topné kabely
• elektrická topná tělesa
• temperování technologických skříní
• skleníky
• vytápění menších prostor
• řízení ohřevu vody
• fermentační zařízení
• technologické procesy vyžadující udržování teploty

Rozměry a montáž

STC-1000 je určen především pro vestavbu do panelu nebo čelní stěny rozvaděče.

Vnější rozměry:
75 × 34,5 × 85 mm

Doporučený montážní otvor:
71 × 29 mm

Čelní panel má rozměry přibližně 75 × 34,5 mm.

Důležité upozornění – varianty napájení

STC-1000 existuje v několika napájecích variantách, například:

• 12 V DC
• 24 V DC
• 110–220 V AC

Napájecí napětí konkrétního regulátoru je nutné ověřit podle označení na jeho štítku.

Na dodaném produktovém obrázku je na zadním štítku zaškrtnuta varianta AC 110/220 V. Pokud budeš na depagelectronics.cz prodávat právě 12V verzi, je potřeba kartu nazvat výslovně „STC-1000 12 V DC“, aby zákazník nezaměnil jednotlivé varianty.

Bezpečnost při zapojení

Při síťové variantě pracují některé svorky s nebezpečným napětím 230 V AC.

Instalaci musí provést osoba s odpovídající elektrotechnickou kvalifikací. Před zapojováním nebo změnou kabeláže musí být zařízení odpojeno od napájení.

Napájecí vodiče a vodiče spínaných spotřebičů je vhodné vést odděleně od kabelu NTC sondy, zejména v prostředí s elektromagnetickým rušením.
