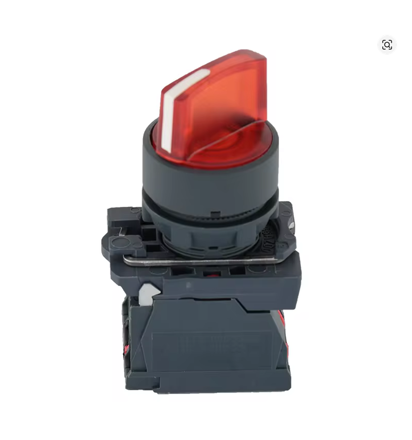

Prosvětlený otočný přepínač Ø22 mm – 2 polohy, 230/380 V, LED 110–130 V AC/DC, 1NO + 1NC

Sanlico Prosvětlený otočný přepínač Ø22 mm

2 polohy, 230/380 V, LED 110–130 V AC/DC, 1NO + 1NC

Průmyslový prosvětlený otočný přepínač s červenou hlavicí, dvěma stabilními polohami a standardním montážním průměrem Ø22 mm. Je vybaven kontakty 1× NO + 1× NC a samostatným LED modulem 110–130 V AC/DC.

Přepínač je určen pro ovládací panely, elektrické rozvaděče, průmyslové stroje, automatizaci a další řídicí aplikace.

Hlavní vlastnosti

• 2 aretované polohy
• montážní otvor Ø22 mm
• červený prosvětlený otočný ovladač
• kontakty 1NO + 1NC
• 230 V AC – 4,5 A
• 380 V AC – 2,5 A
• jmenovitý tepelný proud Ith 10 A
• kategorie použití AC-15 / DC-14
• LED modul 110–130 V AC/DC
• šroubové připojení vodičů
• modulární konstrukce
• vhodný pro panelovou a rozvaděčovou montáž

Elektrické parametry kontaktů

Kontaktní blok LA68-101 je určen pro řídicí a spínací obvody.

LED signalizace

Přepínač je vybaven samostatným světelným modulem:

ZBV 110–130 V AC/DC

LED podsvícení umožňuje okamžitou vizuální kontrolu aktivního stavu nebo zvoleného provozního režimu.

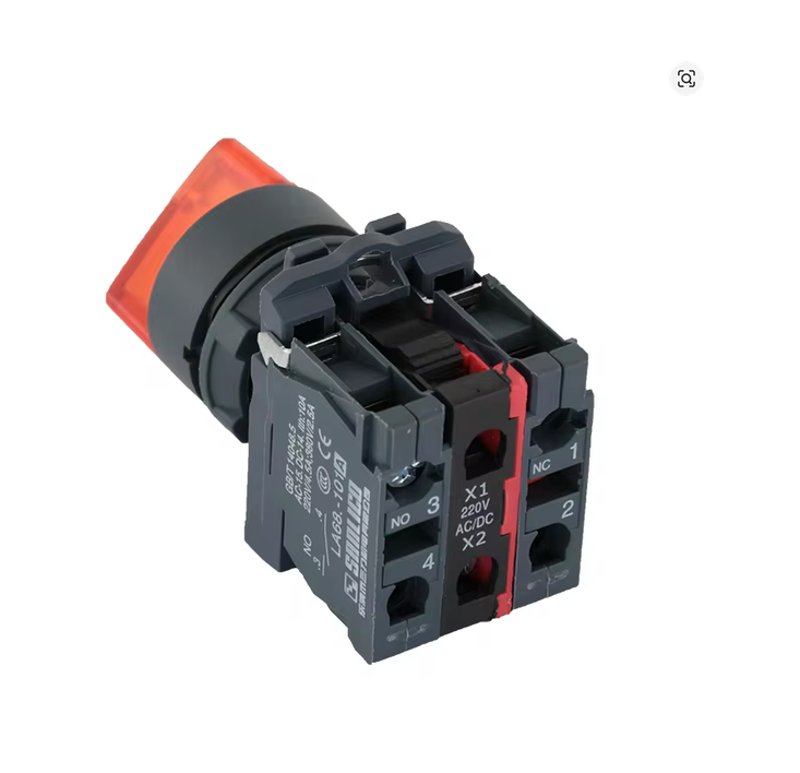

Kontakty

NO – spínací kontakt

Svorky 3–4

Spínací kontakt se používá například pro aktivaci stykače, relé, vstupu PLC nebo jiného řídicího obvodu.

NC – rozpínací kontakt

Svorky 1–2

Rozpínací kontakt lze použít pro blokování, signalizaci opačného stavu nebo další řídicí funkce.

Technické parametry

Použití

Vhodný pro:

• elektrické rozvaděče
• ovládací panely
• průmyslové stroje
• výrobní linky
• automatizační systémy
• čerpadla a ventilátory
• ovládání stykačů a relé
• FVE a bateriové systémy
• energetická zařízení
• technologické skříně
• volbu režimu RUČNĚ / AUTOMATICKY
• volbu ZAPNUTO / VYPNUTO
• lokální a vzdálené řízení
