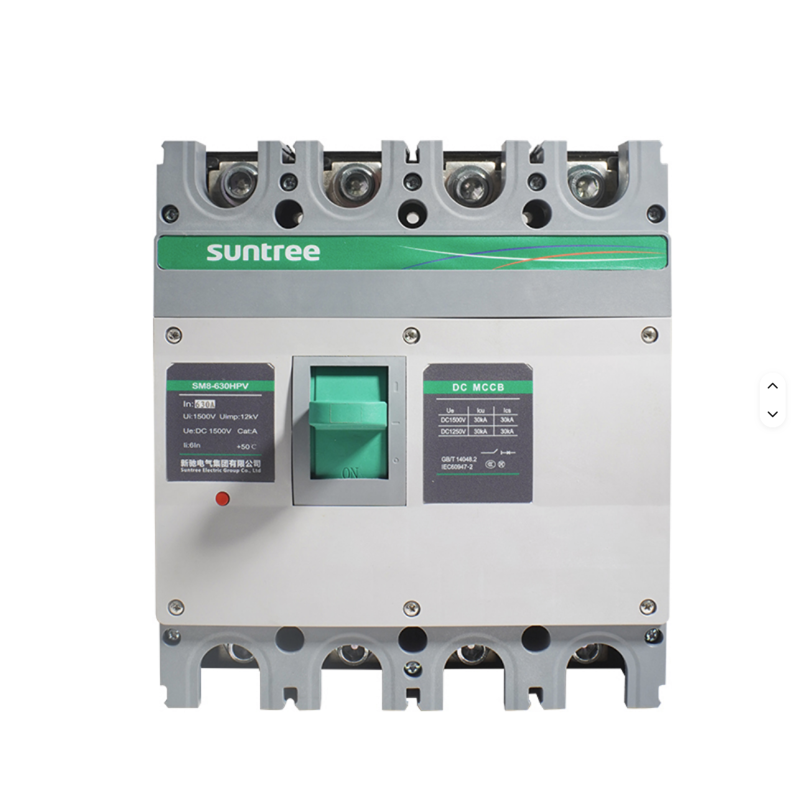

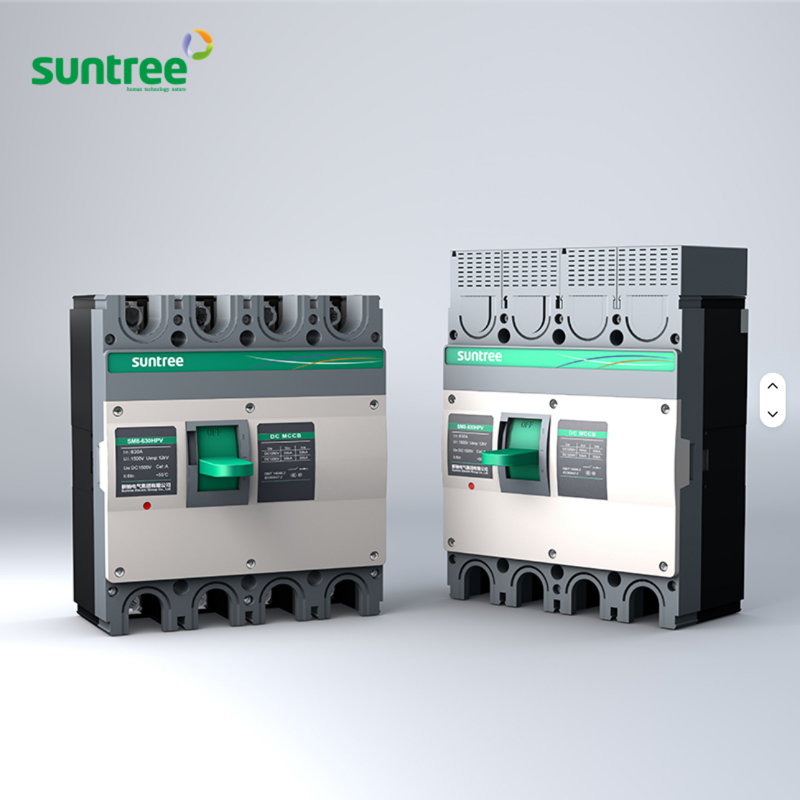

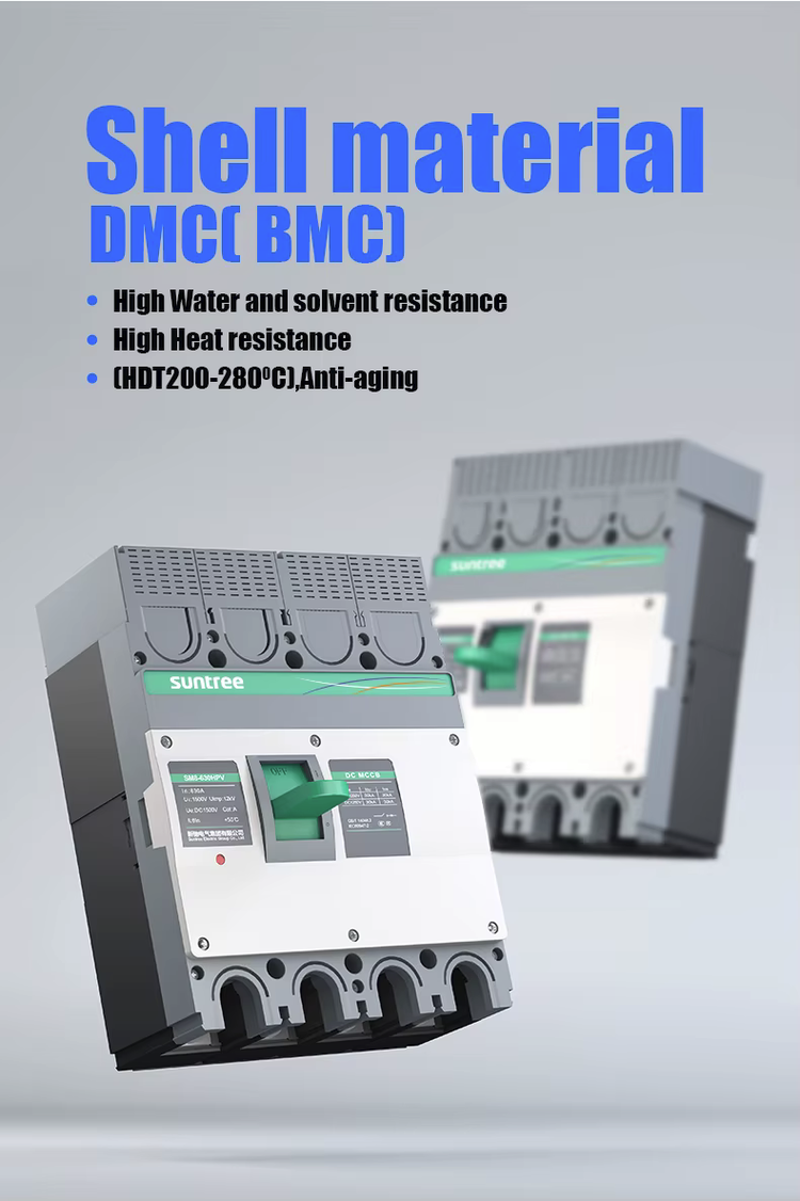

Suntree SM8-630HPV – DC výkonový jistič MCCB 4P, 1500 V, 630 A
Čtyřpólový výkonový DC jistič Suntree SM8-630HPV je určen k ochraně vysokovýkonných stejnosměrných obvodů s provozním napětím až 1 500 V DC a jmenovitým proudem 630 A. Chrání elektrické vedení, bateriová úložiště, fotovoltaické systémy a další připojená zařízení proti dlouhodobému přetížení a zkratu.

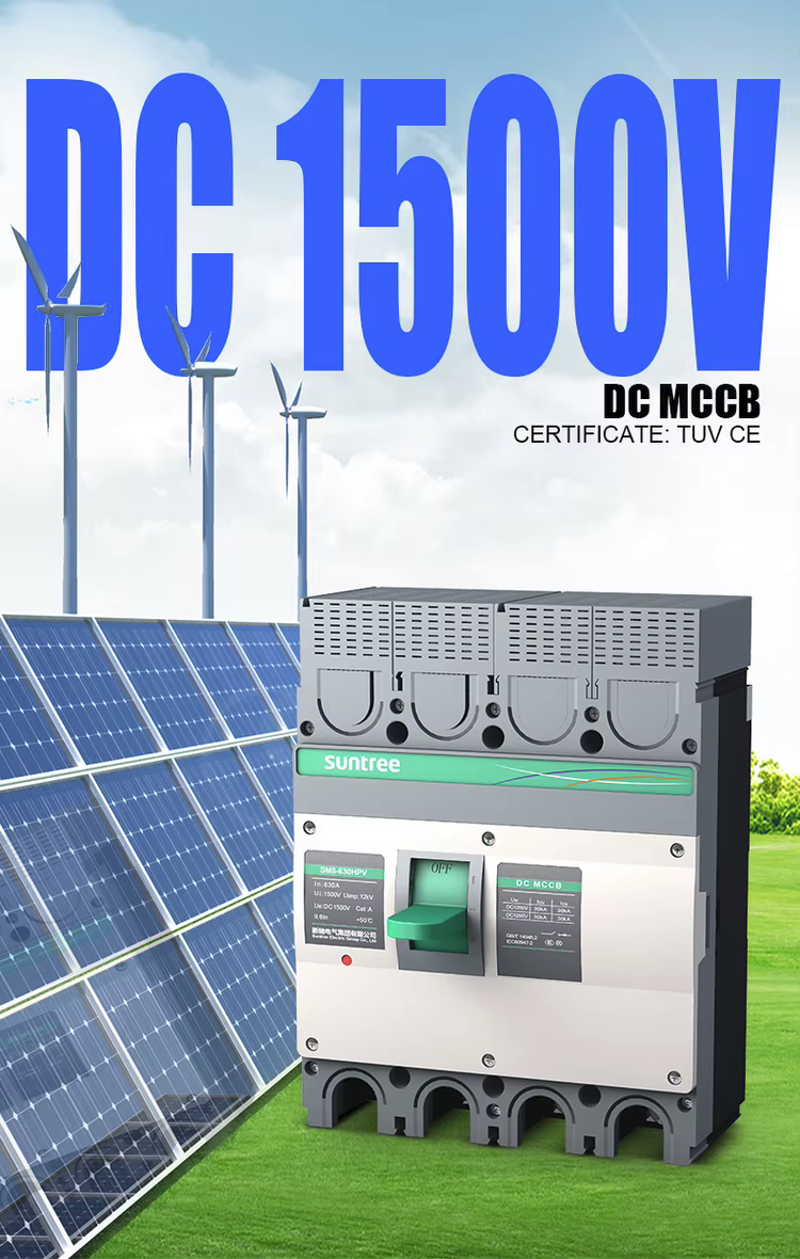

Jistič je určen zejména pro velké fotovoltaické elektrárny, vysokonapěťová bateriová úložiště, průmyslové DC rozvody, centrální střídače, nabíjecí systémy a další energetické aplikace s vysokými proudy.
Hlavní vlastnosti
- jmenovitý proud 630 A
- rámová velikost 630 A
- jmenovité provozní napětí 1 500 V DC
- čtyřpólové provedení 4P
- ochrana proti dlouhodobému přetížení
- okamžitá ochrana proti zkratu
- tepelně-magnetická spoušť TMD
- pevně nastavená, uživatelsky nenastavitelná ochrana
- mezní zkratová vypínací schopnost Icu 30 kA
- provozní zkratová vypínací schopnost Ics 30 kA
- izolační funkce
- nepólované provedení
- impulzní výdržné napětí 12 kV
- ruční ovládání pomocí páky ON/OFF
- pevná montáž do rozvaděče
- vhodný pro fotovoltaické a bateriové systémy
Ochrana proti přetížení a zkratu
Suntree SM8-630HPV používá pevně nastavenou tepelně-magnetickou spoušť TMD. Tepelná část reaguje na dlouhodobé proudové přetížení, zatímco elektromagnetická část zajišťuje rychlé odpojení obvodu při vzniku zkratu.
Spoušť není uživatelsky nastavitelná a její proudové parametry jsou z výroby určeny pro jmenovitý proud 630 A.

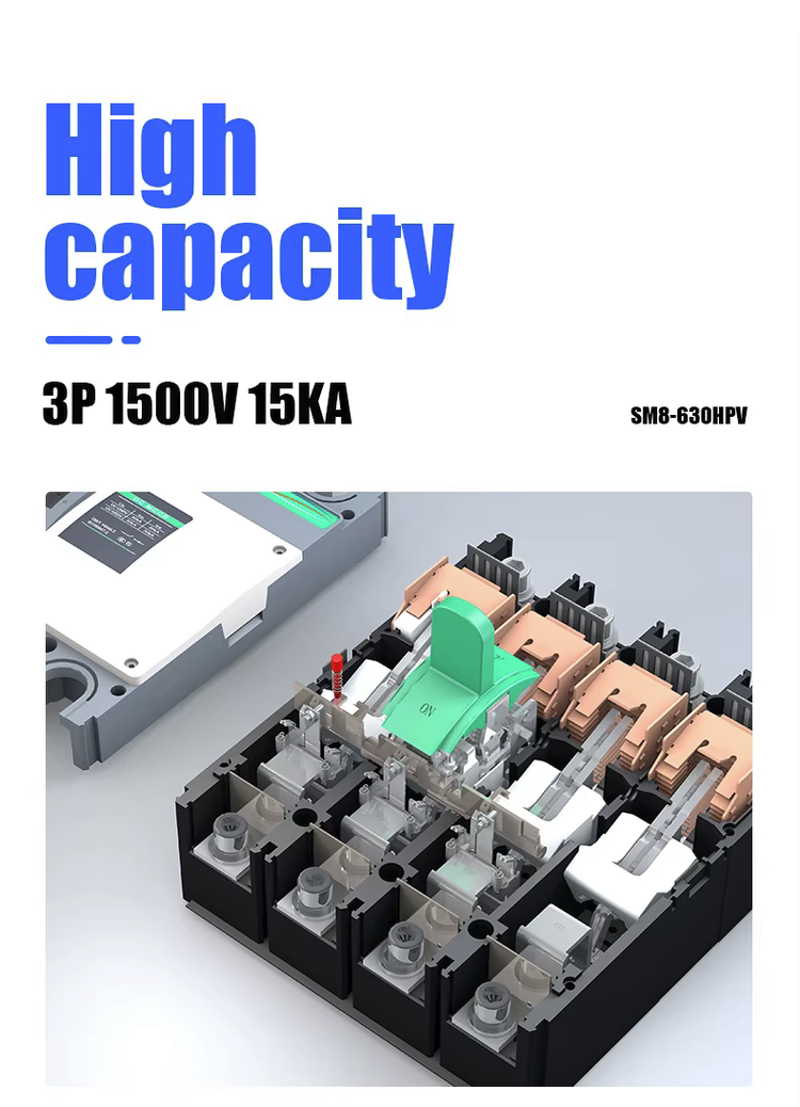

Čtyřpólové provedení pro 1500 V DC
Čtyři sériově pracující kontaktní a zhášecí části umožňují bezpečnější přerušení vysokého stejnosměrného napětí až 1 500 V DC. Elektrický oblouk vznikající při vypínání je rozdělen mezi jednotlivé póly a následně utlumen ve zhášecích komorách.
Zapojení jednotlivých pólů musí být provedeno přesně podle schématu výrobce. Čtyřpólové provedení není určeno k libovolnému jištění čtyř samostatných DC obvodů.
Nepólované zapojení
Jistič nemá požadavek na polaritu připojení. Může proto pracovat při standardním i obráceném směru toku proudu, což je důležité zejména u obousměrných bateriových systémů.
Konkrétní připojení pólů a směrování vodičů musí vždy odpovídat instalačnímu schématu pro provozní napětí 1 500 V DC.
Oblasti použití
- velkokapacitní bateriová úložiště
- vysokonapěťové bateriové systémy
- fotovoltaické elektrárny
- DC strana centrálních střídačů
- fotovoltaické slučovací rozvaděče
- průmyslové stejnosměrné rozvody
- větrné a vodní elektrárny
- nabíjecí a trakční systémy
- záložní energetické zdroje
- obousměrné systémy ukládání energie
Technické parametry
| Parametr | Hodnota |
|---|---|
| Výrobce | Suntree |
| Model | SM8-630HPV |
| Typ přístroje | Výkonový DC jistič MCCB |
| Počet pólů | 4P |
| Jmenovitý proud In | 630 A |
| Jmenovitý proud rámu | 630 A |
| Jmenovité provozní napětí Ue | 1 500 V DC |
| Jmenovité izolační napětí Ui | 1 500 V |
| Impulzní výdržné napětí Uimp | 12 kV |
| Mezní zkratová vypínací schopnost Icu | 30 kA při 1 500 V DC |
| Provozní vypínací schopnost Ics | 30 kA při 1 500 V DC |
| Typ spouště | Tepelně-magnetická TMD |
| Nastavení spouště | Pevné, nenastavitelné |
| Ochrana proti přetížení | Ano |
| Ochrana proti zkratu | Ano |
| Kategorie použití | A, PV-1 |
| Izolační funkce | Ano |
| Požadavek na polaritu | Ne |
| Signalizace polohy | ON/OFF |
| Krytí připojovacích svorek | IP20 |
| Krytí těla přístroje | IP40 |

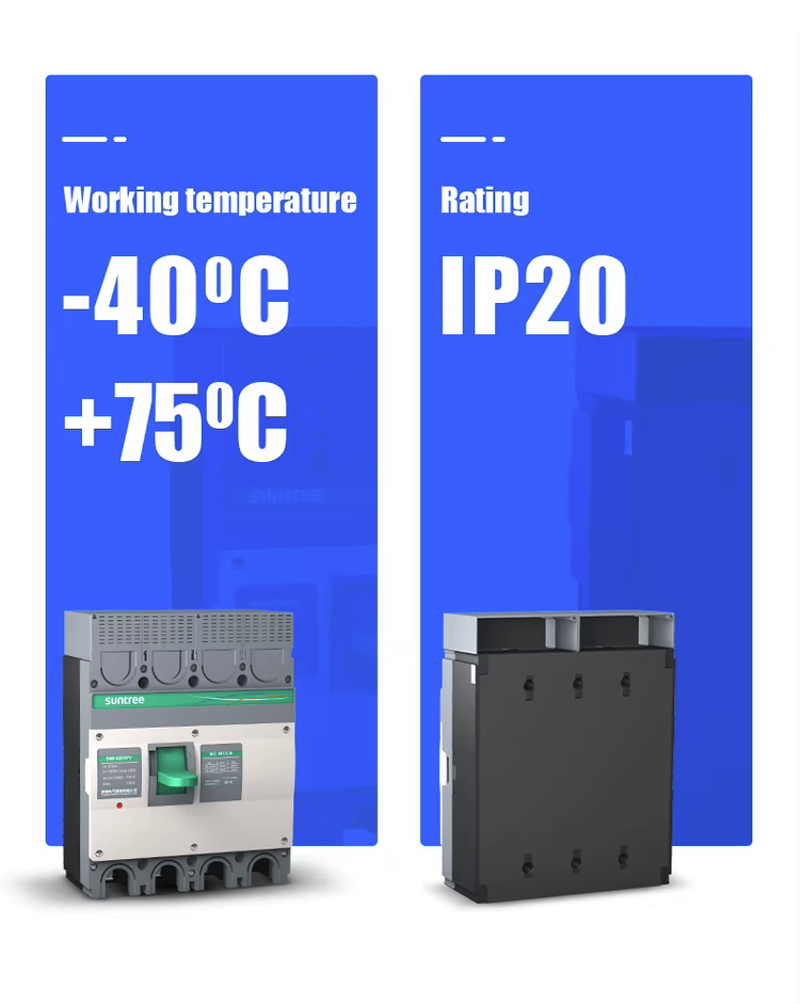

| Provozní teplota | −40 až +75 °C |
| Maximální relativní vlhkost | 95 % při +50 °C |
| Mechanická životnost | až 10 000 sepnutí |
| Elektrická životnost | až 2 000 sepnutí |
| Způsob montáže | Pevná montáž do rozvaděče |
| Přibližné rozměry provedení H | 310 × 240 × 155 mm |
| Použitá norma | IEC/EN 60947-2, GB 14048.2 |
| Deklarovaná certifikace | TÜV, CE, SAA |
| Země původu | Čína |
Volitelné příslušenství
Podle objednaného provedení lze jistič vybavit:
- vyrážecí spouští
- pomocným kontaktem
- signalizačním kontaktem
- kombinovaným pomocným a signalizačním kontaktem
Volitelné elektrické příslušenství není součástí standardního balení, pokud není v nabídce výslovně uvedeno jinak.
Obsah balení
- 1× DC výkonový jistič Suntree SM8-630HPV, 4P, 1 500 V DC, 630 A
Upozornění
Výrobek je určen výhradně pro stejnosměrné elektrické obvody. Před instalací je nutné ověřit provozní napětí, maximální proud, předpokládaný zkratový proud, průřez a proudovou zatížitelnost přípojnic nebo vodičů, způsob zapojení všech čtyř pólů a požadovanou vypínací schopnost.
Při provozu na napětí 1 500 V DC musí být všechny póly zapojeny přesně podle schématu výrobce. Nesprávné přemostění nebo vynechání některého pólu může výrazně snížit schopnost jističe bezpečně přerušit stejnosměrný proud.
Montáž smí provádět pouze osoba s odpovídající elektrotechnickou kvalifikací. Připojovací přípojnice nebo kabelová oka musí mít odpovídající proudovou zatížitelnost a musí být dotaženy předepsaným utahovacím momentem.
