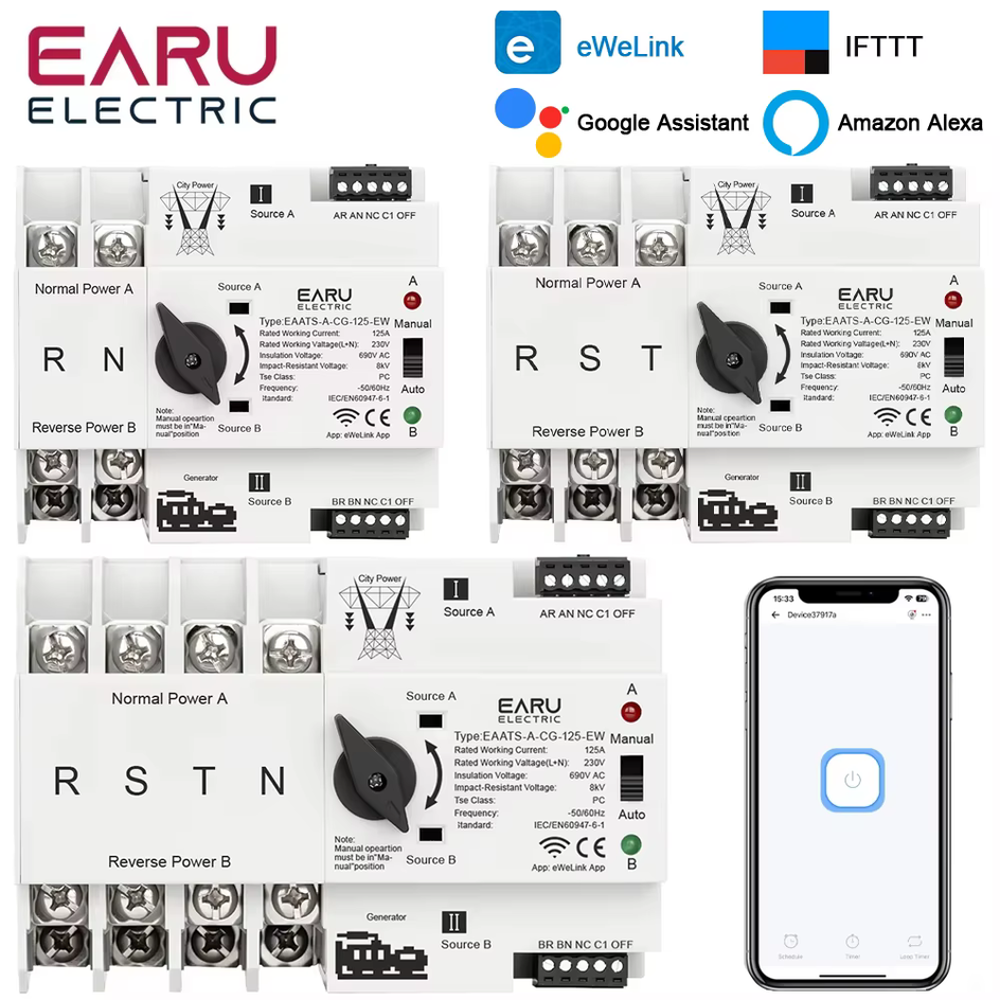

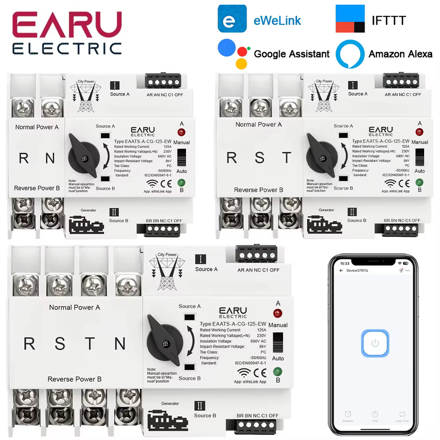

EARU EAATS-A-CG-125-EW 4P 125A – inteligentní WiFi ATS, automatický přepínač dvou zdrojů, eWeLink, < 8 ms

EARU EAATS-A-CG-125-EW je inteligentní vysokorychlostní automatický přepínač dvou zdrojů ATS 4P 125 A určený pro třífázové elektrické instalace, fotovoltaické systémy, hybridní a ostrovní měniče, bateriová úložiště, distribuční síť a záložní zdroje.

Vedle automatického a manuálního přepínání nabízí tato varianta také WiFi 2,4 GHz a vzdálenou správu prostřednictvím aplikace eWeLink.

Čtyřpólové provedení současně přepíná:

L1 + L2 + L3 + N

a umožňuje tak úplné přepnutí pracovních vodičů mezi dvěma nezávislými AC zdroji.

Jmenovitý pracovní proud činí 125 A a udávaná doba samotného přepnutí je pouze 8 ms / 0,008 s.

Hlavní výhody

• automatický přepínač dvou nezávislých AC zdrojů
• 4P – současné přepínání L1, L2, L3 a N
• maximální jmenovitý pracovní proud 125 A
• třífázové provedení 380–400 V AC
• velmi rychlé přepnutí 8 ms
• automatický i manuální provoz
• WiFi 2,4 GHz
• ovládání prostřednictvím aplikace eWeLink
• vzdálená kontrola provozního stavu
• paměť stavu po výpadku napájení
• LED indikace aktivního zdroje
• možnost integrace s chytrou domácností
• montáž na standardní DIN lištu 35 mm
• TSE třída PC
• jmenovité izolační napětí Ui 690 V AC
• impulzní výdržné napětí Uimp 8 kV
• podmíněný zkratový proud Iq 50 kA
• norma IEC/EN 60947-6-1
• vhodné pro FVE, bateriová úložiště, hybridní měniče, síť a generátory

Inteligentní ATS s WiFi a eWeLink

Na rozdíl od běžného mechanicky řízeného ATS obsahuje EARU EAATS-A-CG-125-EW také komunikační modul pro připojení k bezdrátové síti.

Podporována je:

WiFi 2,4 GHz

a mobilní aplikace:

eWeLink

Aplikace umožňuje vzdálenou kontrolu a řízení zařízení a podle nastavení také práci s časovými funkcemi a provozními režimy.

To je výhodné zejména u:

• fotovoltaických elektráren,
• vzdálených technologických objektů,
• bateriových úložišť,
• serveroven,
• rekreačních objektů,
• výrobních provozů,
• záložních energetických systémů.

Uživatel tak nemusí mít informaci o stavu ATS pouze z LED indikace přímo na rozvaděči, ale může zařízení začlenit také do vzdáleného energetického managementu.

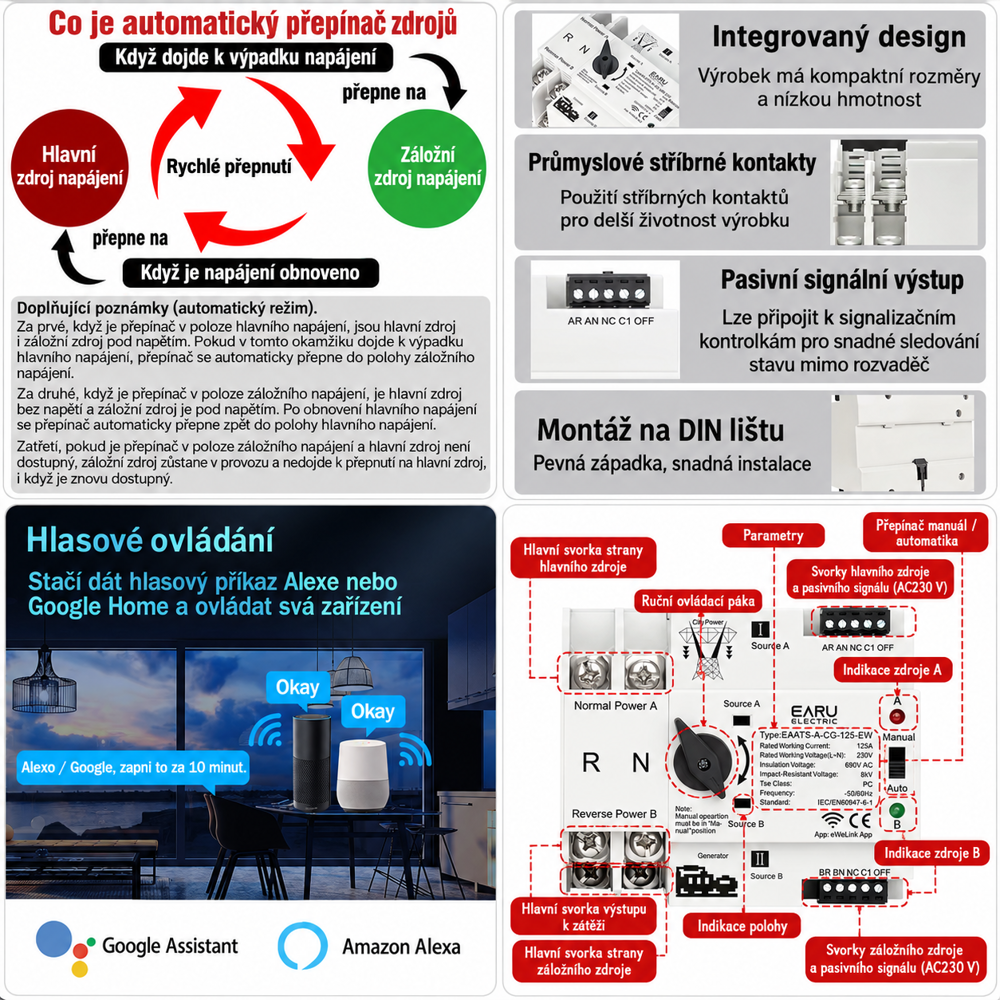

Automatické přepnutí zdroje

ATS průběžně vyhodnocuje stav hlavního a záložního zdroje.

Za standardního provozu je zátěž připojena ke zdroji A – Normal Power.

Pokud hlavní zdroj přestane být dostupný, ATS automaticky přepne zátěž na:

zdroj B – Backup / Reverse Power

Po obnovení hlavního zdroje se zařízení v automatickém režimu vrací zpět na hlavní napájení.

Typické zapojení může být například:

SOURCE A – hybridní měnič / FVE

SOURCE B – distribuční síť

nebo:

SOURCE A – distribuční síť

SOURCE B – elektrocentrála / záložní zdroj

Konkrétní konfigurace musí vždy odpovídat projektu elektrické instalace a požadovanému způsobu priority zdrojů.

Rychlost přepnutí 8 ms

Jednou z hlavních vlastností řady EARU EAATS-A-CG je velmi rychlý mechanismus přepnutí.

Udávaná doba přepnutí je:

0,008 s / 8 ms

Takto krátká doba je výhodná zejména pro systémy, kde je požadováno minimalizování výpadku při změně zdroje.

U většiny běžných elektronických spotřebičů může být takto krátký výpadek překlenut energií uloženou ve vstupních napájecích obvodech zařízení.

ATS však není on-line UPS.

Při přepnutí dochází k fyzickému odpojení jednoho zdroje a připojení druhého. U zařízení vyžadujících absolutně bezvýpadkové napájení musí být použita vhodná UPS nebo jiné řešení kontinuálního napájení.

4P – přepínání L1 + L2 + L3 + N

Tato varianta je určena pro třífázové systémy a používá čtyřpólové provedení 4P.

Přepínány jsou:

Při změně zdroje jsou tedy přepnuty všechny pracovní vodiče včetně neutrálního vodiče N.

To je důležité zejména při použití:

• hybridních měničů,
• EPS / Backup výstupů,
• ostrovních měničů,
• elektrocentrál,
• nezávislých AC zdrojů.

Ochranný vodič PE se přes ATS nepřepíná.

PE musí zůstat součástí správně navržené ochranné a uzemňovací soustavy objektu.

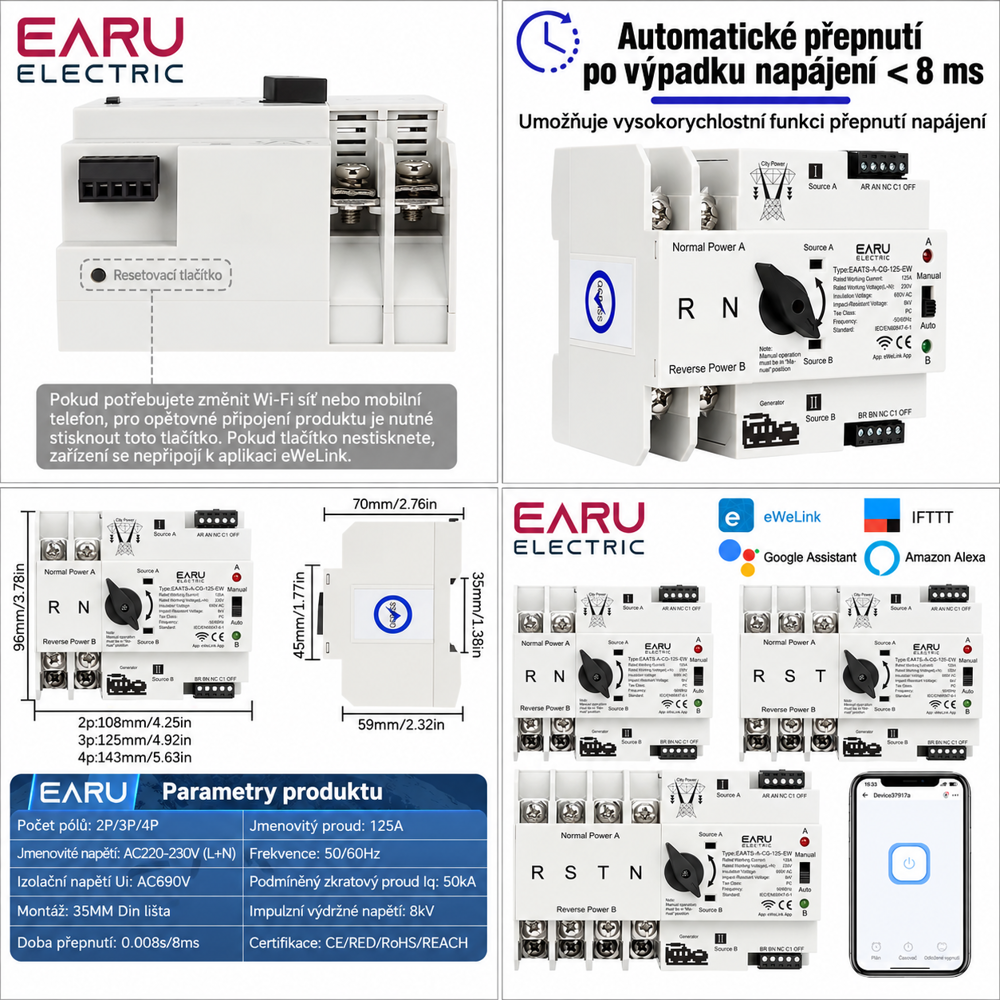

Technické parametry

AUTO / MANUAL

EARU EAATS-A-CG-125-EW umožňuje dva základní provozní režimy.

AUTO – automatický provoz

V automatickém režimu zařízení samo sleduje stav obou zdrojů.

Při poruše nebo výpadku hlavního zdroje provede automatické přepnutí na dostupný záložní zdroj.

Po obnovení hlavního napájení se systém může automaticky vrátit na hlavní zdroj.

Tento režim je vhodný pro běžný nepřetržitý provoz.

MANUAL – ruční provoz

Při servisu, testování nebo mimořádné situaci lze ATS ovládat manuálně.

Ruční režim je vhodný například při:

• servisu měniče,
• revizi elektroinstalace,
• testu záložního zdroje,
• údržbě,
• testování elektrocentrály,
• diagnostice FVE,
• nouzovém provozu.

WiFi 2,4 GHz + eWeLink

Vestavěná WiFi komunikace umožňuje připojit ATS do lokální bezdrátové sítě a aplikace eWeLink.

Podporováno je pásmo:

2,4 GHz

Zařízení nepoužívá pro připojení WiFi síť 5 GHz.

Prostřednictvím eWeLink lze podle dostupných funkcí konkrétní verze využívat například:

• vzdálenou kontrolu stavu,
• vzdálené ovládání,
• změnu podporovaných provozních režimů,
• časové plány,
• časovač,
• cyklické časové funkce,
• nastavení chování po obnovení napájení.

Paměť po výpadku napájení

ATS podporuje funkci Power Failure Memory.

Po obnovení napájení lze podle nastavení definovat chování zařízení, například:

• zapnout,
• vypnout,
• obnovit poslední stav.

Tato funkce je praktická zejména u vzdálených systémů, kde není po každém výpadku vhodný fyzický zásah obsluhy.

Integrace chytré domácnosti

Platforma eWeLink umožňuje podle dostupnosti konkrétní služby a regionu integraci také s dalšími systémy chytré domácnosti, například:

• Amazon Alexa
• Google Assistant

Hlavním rozhraním pro tento model je eWeLink.

Použití s fotovoltaikou

EARU EAATS-A-CG-125-EW je vhodný zejména jako rychlý automatický přepínač mezi výstupem FVE / měniče a distribuční sítí.

Příklad:

SOURCE A

FVE + bateriové úložiště + hybridní měnič

SOURCE B

Distribuční síť

OUTPUT

zálohovaný nebo technologický rozvaděč

Pokud měnič dodává správné výstupní napětí, může být objekt napájen z vlastního energetického systému.

Při výpadku výstupu měniče ATS přepne napájení na distribuční síť.

Po opětovném spuštění měniče může automatika obnovit původní provozní stav.

Další možnosti použití

EARU ATS lze využít například pro:

• FVE + distribuční síť
• měnič + distribuční síť
• distribuční síť + elektrocentrálu
• hlavní měnič + záložní měnič
• bateriové úložiště
• ostrovní energetické systémy
• rodinné domy
• firmy a provozovny
• zemědělské objekty
• serverové a komunikační technologie
• čerpadla
• technologická zařízení
• zabezpečovací systémy
• vzdálené objekty

125 A na každém přepínaném pólu

Hodnota 125 A představuje jmenovitý pracovní proud přepínače.

U třífázového 4P provedení se nejedná o součet proudu všech tří fází.

ATS je dimenzován na jmenovitý proud až 125 A na jednotlivém fázovém pólu, při dodržení podmínek výrobce a správného návrhu celé elektrické instalace.

Skutečný dovolený provozní proud instalace je vždy určen také:

• průřezem vodičů,
• způsobem jejich uložení,
• teplotou,
• předřazeným jištěním,
• charakterem zátěže,
• zkratovými poměry,
• způsobem instalace v rozvaděči.

Důležité – ATS není jistič

EARU EAATS-A-CG-125-EW je TSE / ATS třídy PC – přepínací zařízení, nikoliv náhrada jističe.

Údaj:

Iq 50 kA

nelze interpretovat jako vypínací schopnost běžného instalačního jističe.

Jde o parametr zkratové odolnosti / podmíněného zkratového proudu zařízení při splnění předepsaných podmínek a použití odpovídající předřazené ochrany.

ATS proto nenahrazuje:

• jistič,
• pojistku,
• ochranu vedení proti přetížení,
• správně navrženou zkratovou ochranu.

Každý zdroj musí mít odpovídající předřazené jištění podle konkrétní elektrické instalace.

Důležité pro FVE a hybridní měniče

Při použití mezi distribuční sítí a hybridním nebo ostrovním měničem musí instalace respektovat zapojení výrobce měniče.

Je nutné správně vyřešit zejména:

• režim TN / TT soustavy,
• přepínání vodiče N,
• vazbu N–PE v ostrovním režimu,
• ochranné pospojování,
• uzemnění,
• proudové chrániče,
• EPS / Backup výstup měniče,
• ochranu proti zpětnému napájení,
• jištění obou zdrojů.

Samotná instalace 4P ATS automaticky neřeší způsob vytvoření nebo rozpojení vazby N–PE v ostrovním provozu. Ten musí odpovídat výrobci měniče a projektu elektroinstalace.

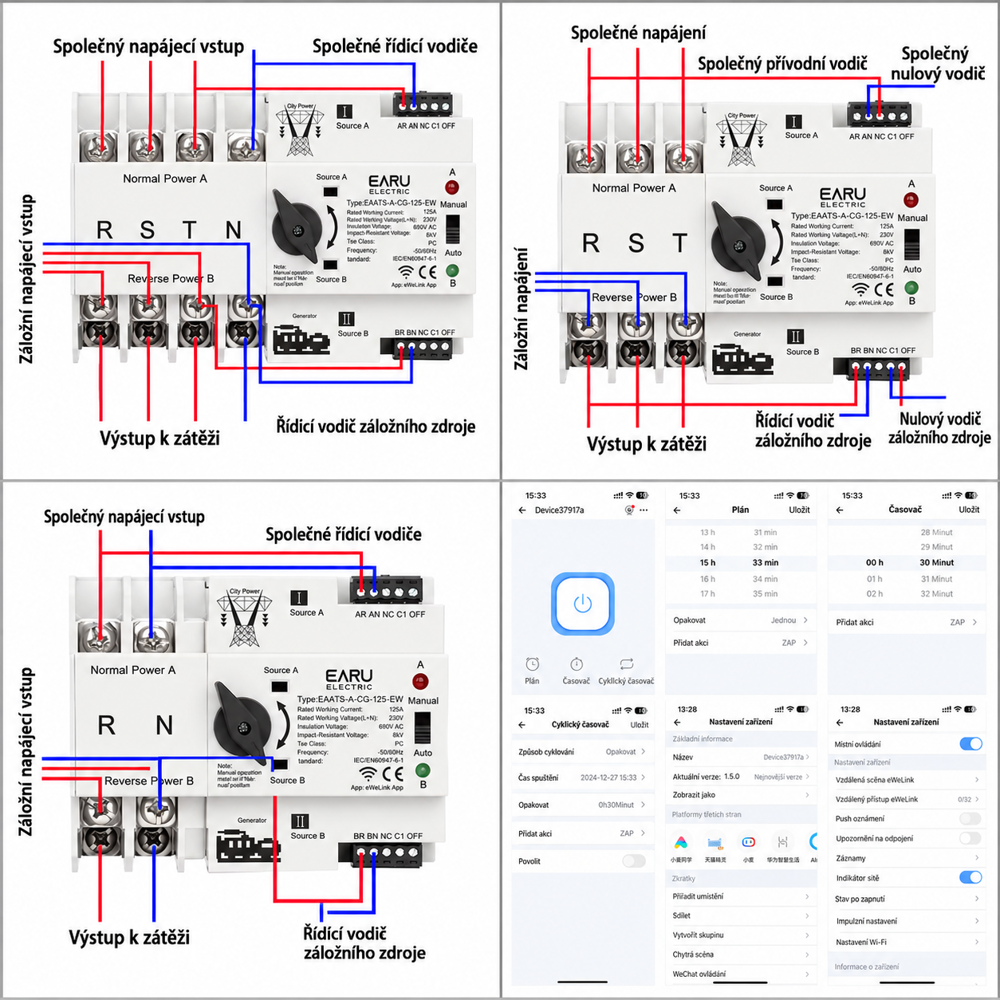

Montáž

Zařízení je určeno pro instalaci do elektrického rozvaděče na:

DIN lištu 35 mm

Montáž a zapojení musí provádět osoba s odpovídající odbornou způsobilostí.

Před uvedením do provozu je nutné ověřit zejména:

• správnost připojení Source A,
• správnost připojení Source B,
• správné pořadí L1, L2 a L3,
• správné připojení N,
• jištění obou zdrojů,
• průřez vodičů,
• dotažení silových svorek,
• správnou funkci automatického přepnutí,
• správnou funkci manuálního režimu,
• ochranné pospojování,
• uzemnění,
• kompatibilitu připojených zdrojů.

Proč EARU EAATS-A-CG-125-EW?

EARU kombinuje klasickou funkci vysokorychlostního ATS s moderním vzdáleným řízením.

Výsledkem je zařízení vhodné zejména pro moderní energetické systémy, kde nestačí pouze automatické přepnutí zdroje, ale je žádoucí také vzdálený dohled a řízení.

Klíčové vlastnosti:

125 A

4P – L1 + L2 + L3 + N

380–400 V AC

přepnutí 8 ms

WiFi 2,4 GHz

eWeLink

AUTO + MANUAL

Ui 690 V

Uimp 8 kV

PC Class

DIN 35 mm

IEC/EN 60947-6-1
