TOMZN PV Combiner Box - solární rozvaděč
6 vstupů / 3 výstupy – 1200 V DC, SPD, IP65
Profesionální DC sdružovací a ochranný rozvaděč pro fotovoltaické elektrárny, určený pro připojení až 6 FV stringů a jejich rozdělení do 3 samostatných DC výstupů.

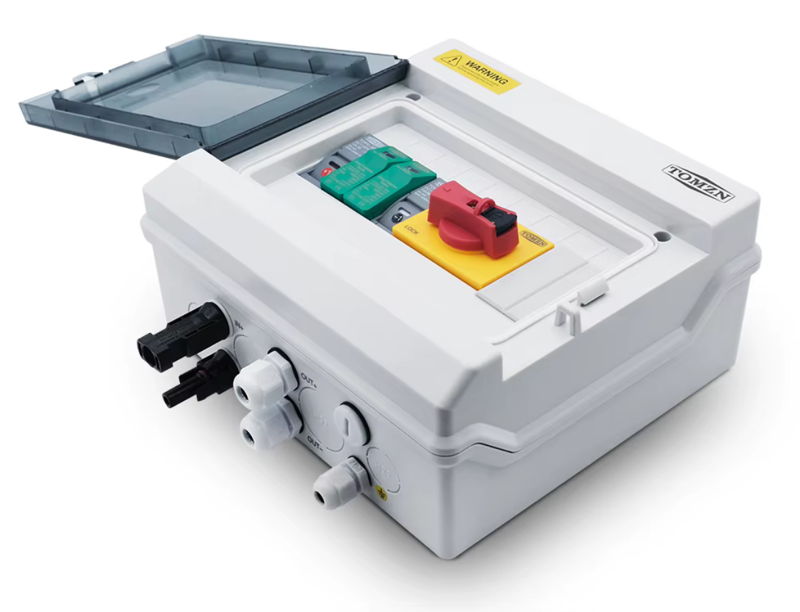

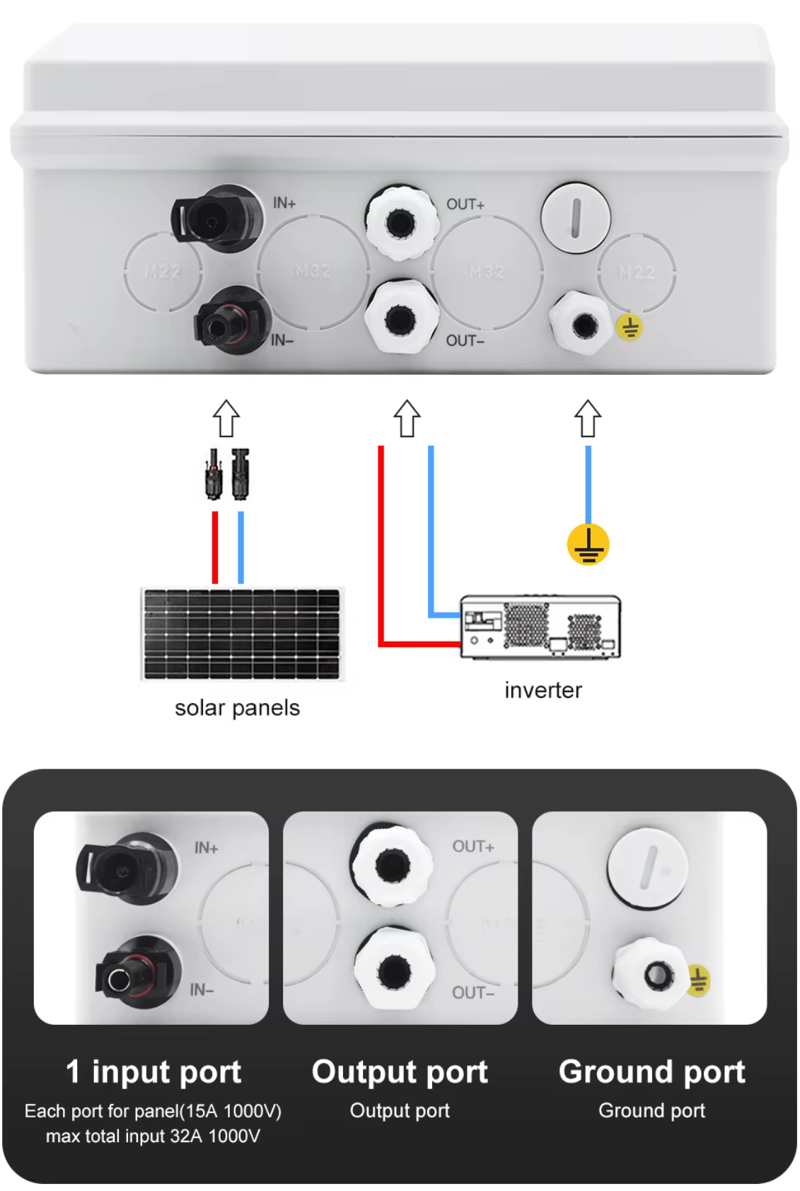

TOMZN Solar Photovoltaic PV Combiner Box je kompletně osazený DC rozvaděč určený pro bezpečné propojení, jištění, odpojení a přepěťovou ochranu fotovoltaických stringů.
Provedení 6 vstupů / 3 výstupy umožňuje rozdělit šest samostatných FV stringů do tří výstupních větví, například pro tři MPPT vstupy střídače nebo pro další navazující DC rozvod.
Rozvaděč je určen pro fotovoltaické systémy s napětím až 1200 V DC a díky krytí IP65 je vhodný také pro venkovní instalace.
Hlavní vlastnosti
- 6 samostatných DC vstupů pro FV stringy
- 3 samostatné DC výstupy
- maximální systémové napětí až 1200 V DC
- pojistkové jištění jednotlivých FV větví
- pojistkové držáky dimenzované až na 1100 V DC
- osazené FV pojistky 32 A
- DC odpínače pro bezpečné manuální odpojení jednotlivých výstupních větví
- DC přepěťová ochrana SPD
- SPD dimenzované pro DC 1200 V
- 36modulové provedení rozvaděče
- krytí IP65
- vhodné pro vnitřní i venkovní instalaci
- přehledné oddělení jednotlivých FV stringů
- servisně přístupná konstrukce
- kompletní řešení ochrany DC části FVE v jednom rozvaděči
Technické parametry
Výrobce: TOMZN
Typ: PV Combiner Box / DC sdružovací rozvaděč
Použití: fotovoltaické systémy
Počet vstupů: 6× FV string
Počet výstupů: 3× DC
Jmenovité systémové napětí: až 1200 V DC
Počet modulů rozvaděče: 36
Krytí: IP65
Jištění stringů
- samostatné pojistkové jištění jednotlivých FV vstupů
- pojistkové držáky: až 1100 V DC
- osazené pojistky: 32 A
DC odpojení
Rozvaděč obsahuje DC odpínače dimenzované až na 1200 V DC, které umožňují bezpečné mechanické odpojení jednotlivých výstupních větví při servisu nebo odstavení systému.
Přepěťová ochrana
Integrovaná DC SPD přepěťová ochrana 1200 V omezuje nebezpečná přechodová přepětí vznikající například při atmosférických výbojích nebo spínacích dějích v DC části fotovoltaického systému.
SPD představuje důležitou ochranu střídače a dalších citlivých prvků FVE proti přepěťovým špičkám.
Konfigurace 6 vstupů / 3 výstupy
Zapojení je vhodné například pro fotovoltaickou elektrárnu se šesti stringy:
String 1 + String 2 → výstup č. 1
String 3 + String 4 → výstup č. 2
String 5 + String 6 → výstup č. 3
Takové řešení lze využít například pro střídače vybavené třemi samostatnými MPPT větvemi.
Konkrétní způsob zapojení musí vždy odpovídat parametrům panelů, konfiguraci stringů a maximálním vstupním hodnotám použitého střídače.
Výhody samostatného PV Combiner Boxu
Použití samostatného DC ochranného rozvaděče umožňuje soustředit základní ochranné a odpojovací prvky fotovoltaického pole do jednoho přehledného místa.
To usnadňuje:
- servis FVE
- diagnostiku jednotlivých stringů
- bezpečné odpojení části FV pole
- výměnu pojistek
- kontrolu SPD
- rozdělení stringů mezi jednotlivé MPPT
- rozšíření nebo servis stávající fotovoltaické instalace

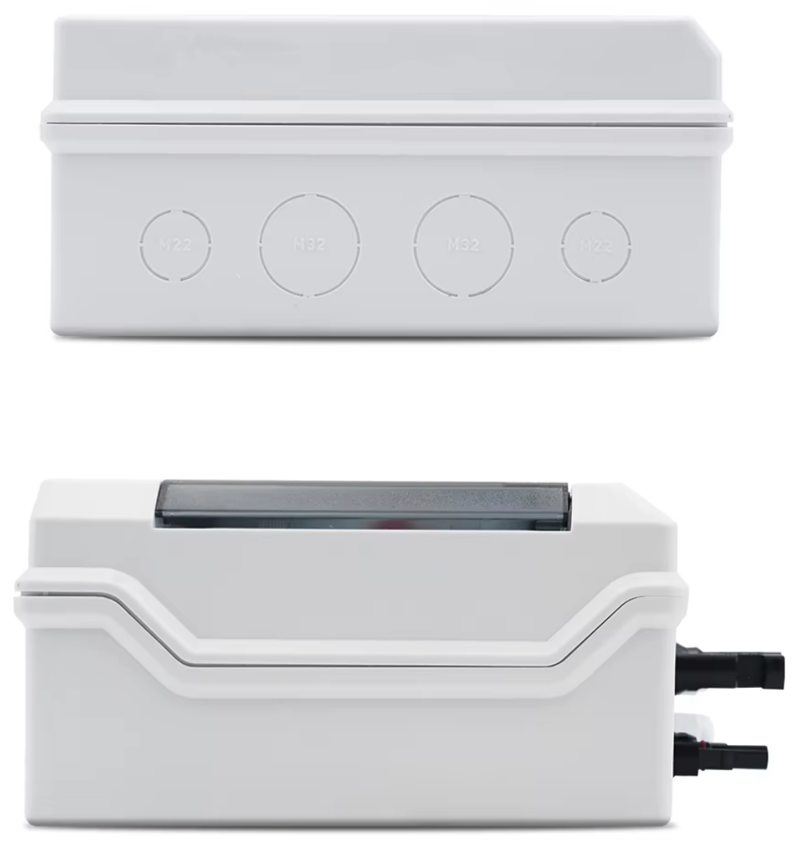

Krytí IP65
Rozvaděč má stupeň krytí IP65, tedy ochranu proti vniknutí prachu a proti tryskající vodě.

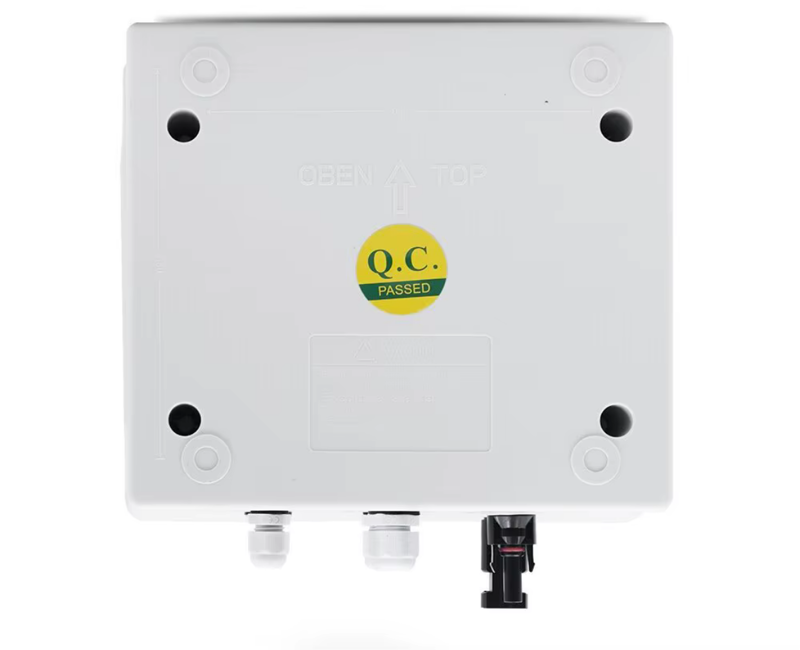

Je tak vhodný například pro instalaci:
- na konstrukci FVE
- na technickou stěnu
- do prostoru pod fotovoltaickými panely
- na fasádu
- do technologického prostoru
- do venkovních fotovoltaických instalací
Při venkovním použití doporučujeme instalaci s ohledem na omezení přímého dlouhodobého působení UV záření a maximální ochranu kabelových vstupů před zatékáním.
Typické použití
- domácí fotovoltaické elektrárny
- komerční FVE
- průmyslové fotovoltaické systémy
- hybridní elektrárny
- on-grid systémy
- off-grid systémy
- vysokonapěťové stringové FVE
- připojení několika FV stringů k vícevstupovým střídačům
- ochrana DC vedení mezi FV polem a střídačem
Důležité upozornění
Jmenovitá hodnota pojistky musí být zvolena podle elektrických parametrů konkrétních FV panelů a stringu, zejména podle maximálního proudu stringu, hodnoty Isc, maximálního sériového jištění modulu a způsobu paralelního zapojení.
Hodnota 32 A proto nepředstavuje univerzální hodnotu vhodnou pro každou fotovoltaickou instalaci.
Instalaci zařízení musí provést osoba s odpovídající elektrotechnickou kvalifikací a zapojení musí odpovídat projektové dokumentaci a platným požadavkům pro DC část fotovoltaických elektráren.
