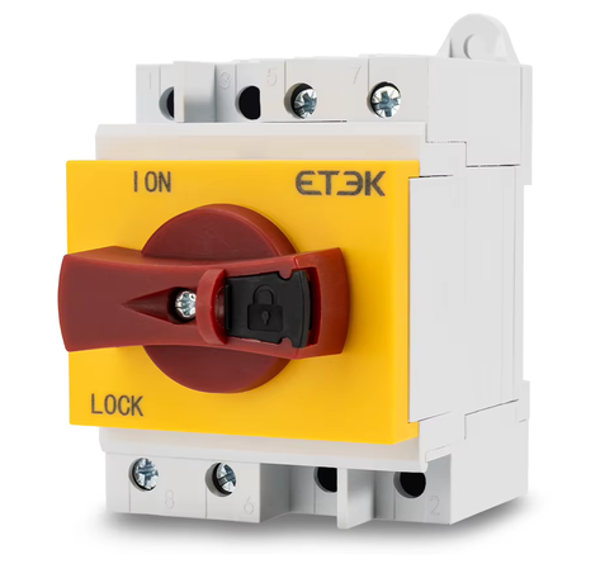

ETEK EKD16-DB32-2
DC odpínač pro FVE, 2P, 32 A, až 1500 V DC, DIN
Profesionální dvoupólový DC odpínač ETEK určený pro fotovoltaické systémy. Umožňuje bezpečné současné odpojení kladného a záporného vodiče FV stringu a je určen pro montáž na DIN lištu v DC rozvaděčích fotovoltaických elektráren.
Model EKD16-DB32-2 je navržen speciálně pro stejnosměrné fotovoltaické aplikace podle IEC/EN 60947-3 a podporuje kategorie použití DC-PV1 a DC-PV2. Výrobce uvádí jmenovité izolační napětí Ui 1500 V DC, jmenovitý tepelný proud Ith 32 A a impulzní výdržné napětí 8 kV.
Hlavní vlastnosti
- 2pólové provedení – 2P
- určeno pro 1 FV string
- jmenovité izolační napětí Ui 1500 V DC
- jmenovitý tepelný proud Ith 32 A
- montáž na standardní DIN lištu
- kategorie použití DC-PV1 / DC-PV2 / DC-21B
- současné odpojení obou vodičů DC obvodu
- mechanická životnost až 10 000 cyklů
- pracovní teplota −40 až +70 °C
- impulzní výdržné napětí Uimp 8 kV
- vhodný pro DC rozvaděče a stringové části FVE
- norma IEC/EN 60947-3.
Proudové zatížení podle pracovního napětí
U DC odpínačů je nutné vždy respektovat závislost maximálního pracovního proudu na napětí. Samotné označení 32 A / 1500 V neznamená, že lze variantu 2P provozovat proudem 32 A při 1500 V DC.
| Provozní napětí | Max. proud DC-PV1 / DC-PV2 |
|---|---|
| 300 V DC | 32 A |
| 600 V DC | 32 A |
| 800 V DC | 32 A |
| 1000 V DC | 16 A |
| 1200 V DC | 13 A |
| 1500 V DC | 7 A |
Tyto hodnoty výrobce uvádí přímo pro konfiguraci A2 / EKD16-DB32-2, tedy dvoupólovou variantu pro jeden string.

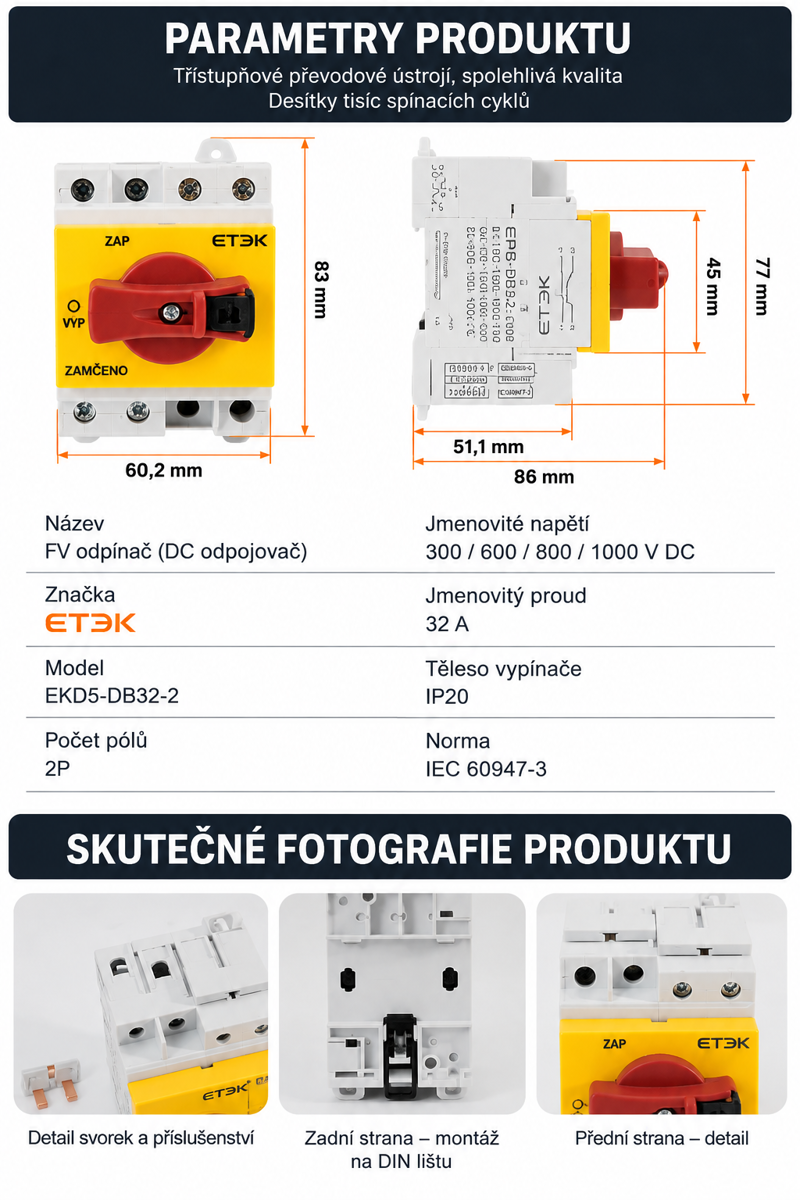

Technické parametry
| Parametr | Hodnota |
|---|---|
| Výrobce | ETEK |
| Model | EKD16-DB32-2 |
| Typ zařízení | DC odpínač / DC isolator switch |
| Použití | Fotovoltaické systémy |
| Počet pólů | 2P |
| Počet stringů | 1 |
| Jmenovité izolační napětí Ui | 1500 V DC |
| Jmenovitý tepelný proud Ith | 32 A |
| Kategorie použití | DC-PV1 / DC-PV2 / DC-21B |
| Impulzní výdržné napětí Uimp | 8 kV |
| Icm | 1000 A |
| Podmíněný zkratový proud Icc | 5000 A |
| Montáž | DIN lišta |
| Mechanická životnost | 10 000 cyklů |
| Pracovní teplota | −40 až +70 °C |
| Skladovací teplota | −40 až +85 °C |
| Kategorie přepětí | III |
| Stupeň znečištění | 2 |
| Krytí samostatného DIN přístroje | IP20 |
Parametry vycházejí z aktuální technické dokumentace ETEK pro řadu EKD16.
Připojovací vodiče
Výrobce pro řadu EKD16 uvádí připojení pevných vodičů o průřezu 4–16 mm² a flexibilních vodičů 4–10 mm². Doporučený utahovací moment svorek M4 je 1,2–1,8 Nm.
Použití ve fotovoltaických systémech
ETEK EKD16-DB32-2 slouží jako manuální oddělovací prvek mezi FV polem a další částí DC systému, například střídačem, MPPT regulátorem nebo navazujícím DC rozvaděčem.
Dvoupólové provedení umožňuje při vypnutí současně rozpojit oba vodiče jednoho FV stringu. To je důležité zejména při servisu, údržbě nebo při potřebě bezpečně elektricky oddělit část fotovoltaické instalace.
Výrobce uvádí řadu EKD16 přímo jako odpínač pro fotovoltaické aplikace a montáž do DC rozvaděčů na DIN lištu.
Konstrukce a bezpečné spínání DC
Stejnosměrné obvody jsou při vypínání výrazně náročnější než běžné AC obvody, protože elektrický oblouk neprochází pravidelně nulou. Proto je nutné ve fotovoltaických systémech používat odpínače konstrukčně určené přímo pro DC a pro příslušnou kategorii DC-PV.
EKD16 je konstruován právě pro použití ve fotovoltaických DC obvodech a splňuje požadavky IEC/EN 60947-3.
Typické použití
Fotovoltaické elektrárny, stringové DC rozvaděče, odpojení FV panelů od střídače, hybridní FVE, ostrovní fotovoltaické systémy, průmyslové FV instalace, servisní DC odpínače a technologické rozvaděče.
Důležité upozornění
32 A je jmenovitý tepelný proud přístroje, nikoli proud použitelný při všech napětích až do 1500 V DC.
Pro model EKD16-DB32-2 výrobce udává při DC-PV1/DC-PV2:
32 A do 800 V DC → 16 A při 1000 V → 13 A při 1200 V → 7 A při 1500 V DC.
Při návrhu je proto nutné zohlednit maximální napětí FV stringu Voc při nejnižší návrhové teplotě, maximální pracovní proud stringu a požadovanou kategorii použití.
