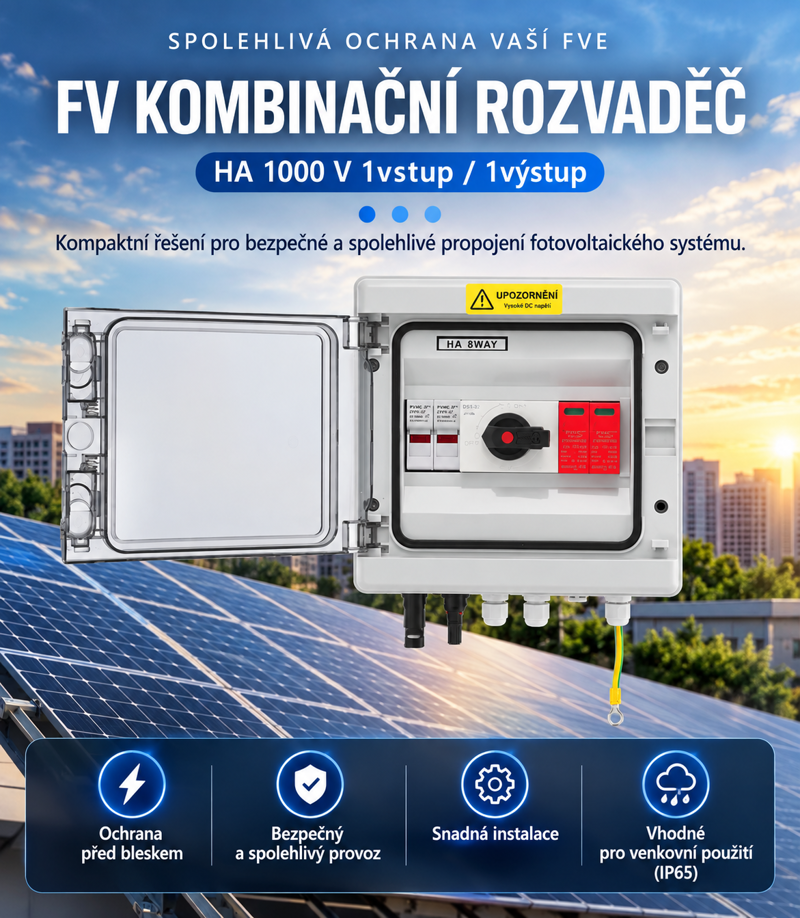

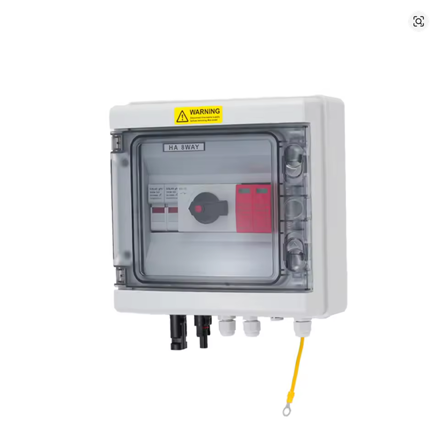

HA PV Combiner Box 1in/1out – 1000 V DC, 32 A, 2× pojistka, DC odpínač, 2× SPD T2, IP65

Kompletně osazený DC ochranný rozvaděč pro jeden fotovoltaický string a jeden výstup k MPPT/střídači.

HA PV Combiner Box 1 vstup / 1 výstup je určen k instalaci mezi fotovoltaický string a DC vstup střídače nebo MPPT regulátoru. V jednom kompaktním rozvaděči kombinuje pojistkové jištění obou pólů, hlavní DC odpínač, dvoupólovou přepěťovou ochranu T2 a ochranné uzemnění.

Rozvaděč je určen pro fotovoltaické systémy do 1000 V DC a proudové zatížení do 32 A. Krytí IP65 umožňuje instalaci ve vnitřním i venkovním prostředí. Dokumentace označuje sestavu jako HA10001-1.

Hlavní vlastnosti

• 1× vstup FV stringu
• 1× DC výstup
• pro připojení k 1 MPPT
• systémové napětí až 1000 V DC
• maximální proud sestavy 32 A
• 2× PVMC ZYPV-32X pojistkový odpínač
• pojistky standardu 10 × 38 mm
• 1× DS1-P32 rotační DC odpínač
• 2× PVMC ESP-D40 přepěťová ochrana
• SPD T2
• Ucpv 1000 V DC
• Imax 40 kA
• In 20 kA
• Up ≤ 3,5 kV
• panelové MC4 připojení FV vstupu
• samostatné PE uzemnění
• vodotěsné kabelové průchodky
• kompletní vnitřní kabeláž
• krytí IP65
• předzapojené provedení připravené k instalaci

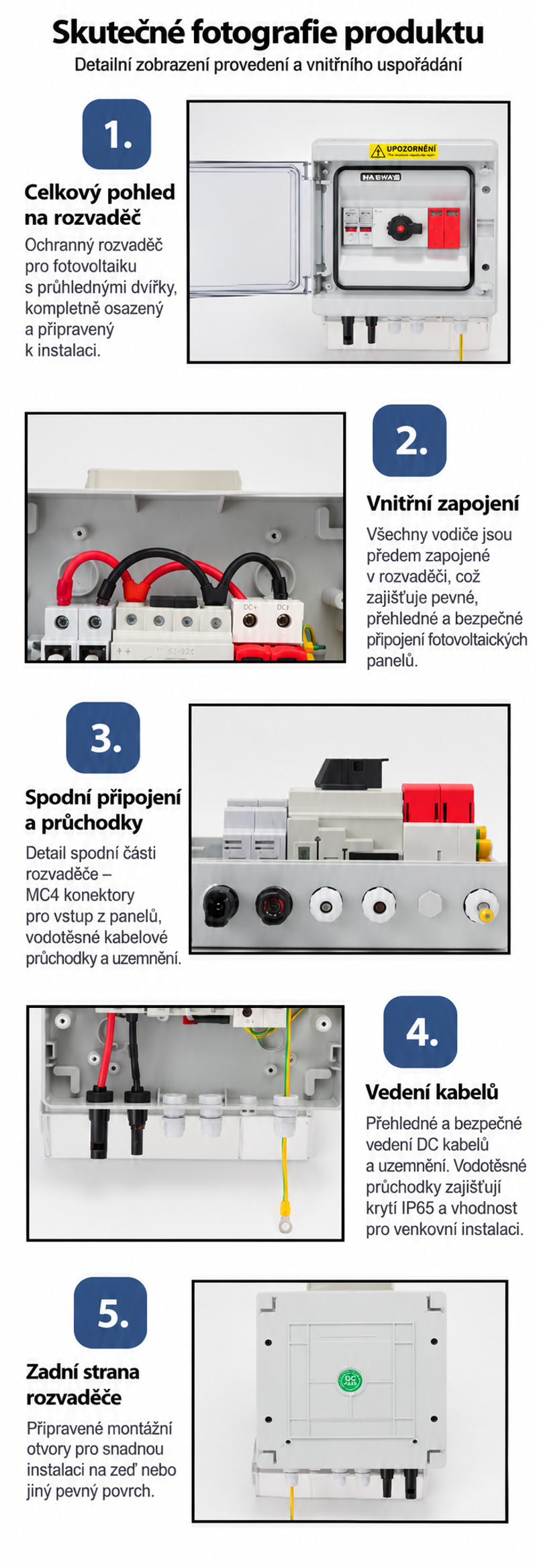

Přesné osazení rozvaděče

2× PVMC ZYPV-32X

DC pojistkový odpínač / pojistkový držák pro FV systémy

Na skutečně dodaném rozvaděči jsou osazeny dva samostatné moduly:

PVMC ZYPV-32X

• jmenovité napětí: DC 1000 V
• rozměr pojistkové vložky: 10 × 38 mm
• maximální proud držáku: 32 A
• jeden modul pro kladný pól
• jeden modul pro záporný pól
• označení CE

Použití dvou samostatných pojistkových odpínačů umožňuje jištění obou vodičů fotovoltaického stringu.

Proudovou hodnotu samotných vložených pojistek je nutné zvolit podle konkrétního FV stringu. Nabídka výrobce varianty 30A/ 32 A/64A.

1× DS1-P32

Hlavní rotační DC odpínač

Centrální odpínač DS1-P32 umožňuje manuální odpojení DC části fotovoltaického stringu.

Je určen zejména pro:

• servis FVE,
• odstavení FV stringu,
• kontrolu rozvaděče,
• výměnu pojistek,
• kontrolu nebo výměnu SPD,
• servis střídače nebo MPPT.

Ovládání je provedeno otočnou rukojetí s jednoznačnými polohami ON / OFF.

2× PVMC ESP-D40

Přepěťová ochrana T2 pro fotovoltaické DC systémy

Na fotografii skutečně dodaného zařízení jsou osazeny dva samostatné moduly PVMC ESP-D40.

Parametry každého modulu:

Tedy nejde pouze o obecně označenou „2P SPD“, ale fyzicky o 2× výměnný modul PVMC ESP-D40, jeden pro každou větev ochranného zapojení.

SPD omezuje přechodová přepětí vznikající například indukcí při atmosférických výbojích nebo jinými přechodovými jevy v DC systému.

SPD T2 nenahrazuje ochranu objektu před přímým úderem blesku ani systém LPS.

Technické parametry

Výrobce v přiloženém návodu uvádí rozsah pracovní teploty −25 až +60 °C a krytí IP65 vhodné pro venkovní instalaci.

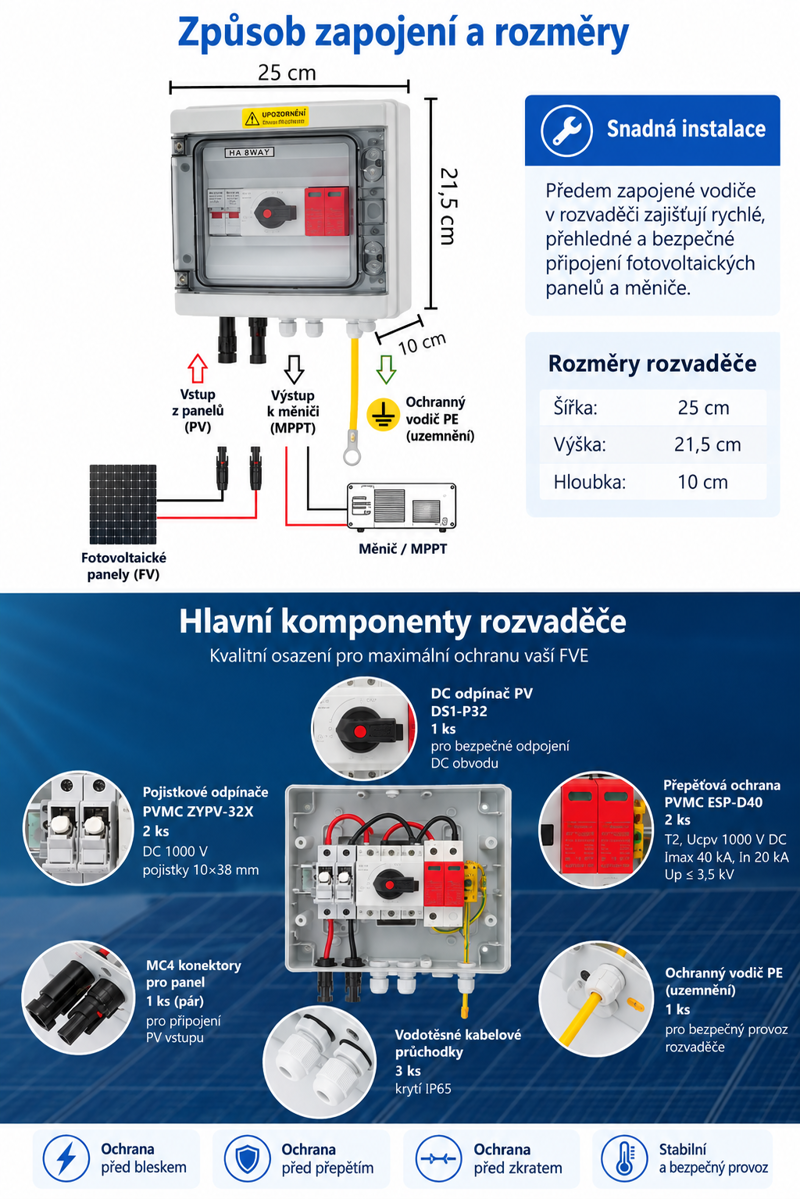

Kompletní ochranný bod DC části FVE

Rozvaděč se instaluje do trasy:

FV string → HA PV Combiner Box → střídač / MPPT

V jednom místě tak získáte:

pojistkové jištění → přepěťovou ochranu → DC odpojení → ochranné uzemnění

To usnadňuje nejen prvotní instalaci, ale především následný servis a diagnostiku fotovoltaického systému.

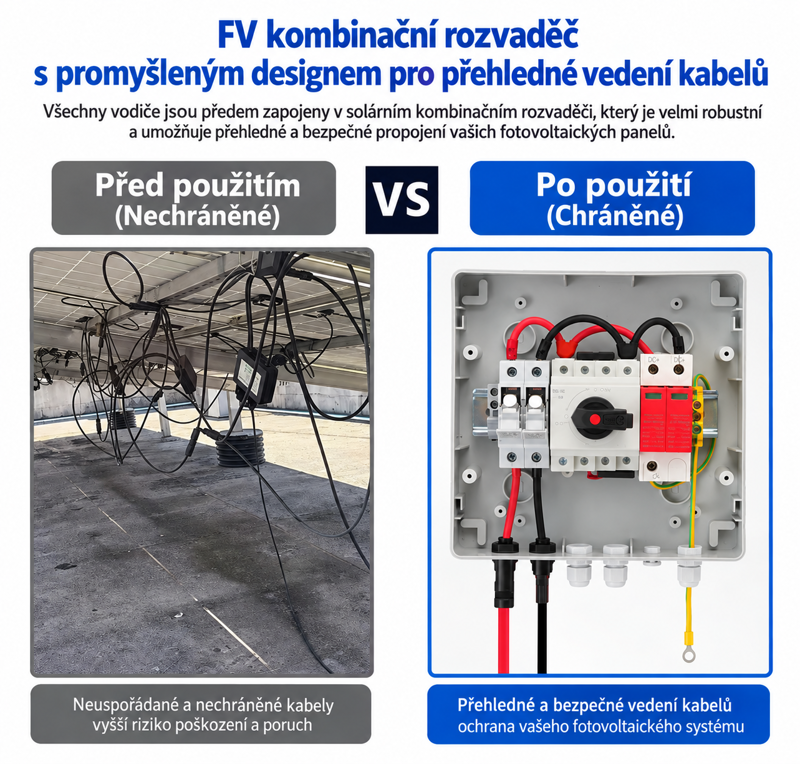

Předzapojené provedení

Vnitřní prvky jsou již propojeny výrobcem. Instalace proto nevyžaduje sestavování jednotlivých komponent do samostatného rozvaděče.

Připojuje se:

FV + / FV − → vstup z panelů

DC + / DC − → výstup ke střídači / MPPT

PE → ochranné pospojování / uzemnění

Dokumentace požaduje pevné uzemnění, správnou polaritu DC vstupu a výstupu a kontrolu stavu pojistek, SPD a odpínače.

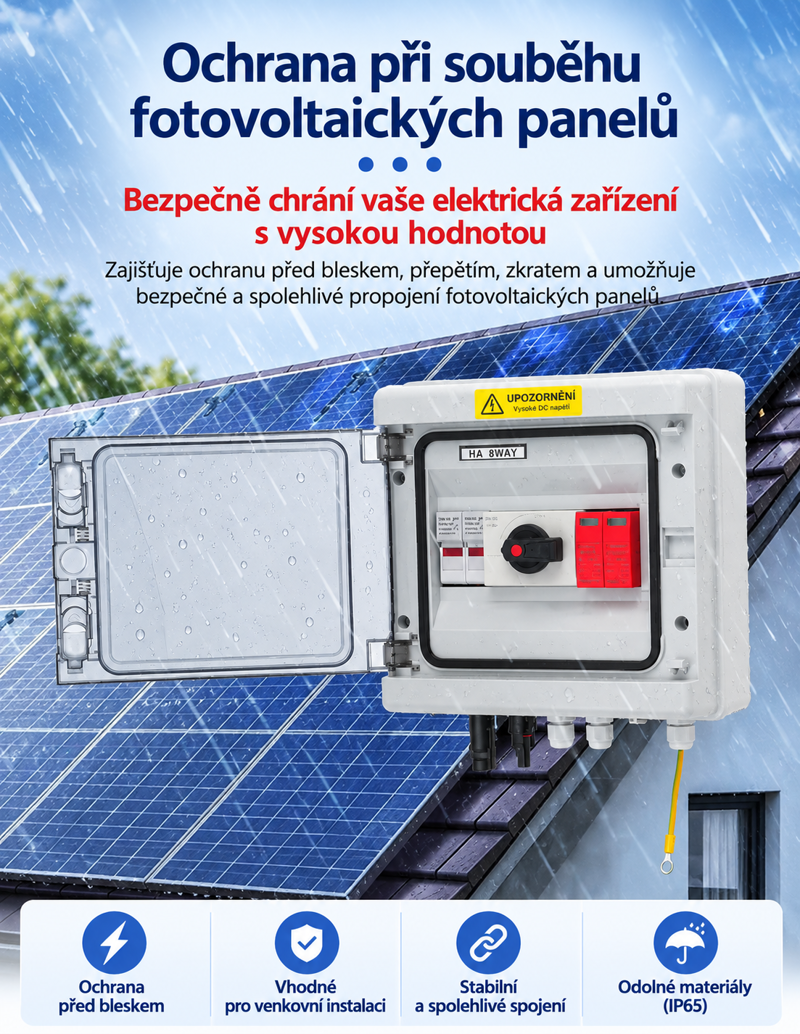

Krytí IP65

Použitá skříň nabízí krytí IP65, tedy ochranu proti vniknutí prachu a proti tryskající vodě.

Rozvaděč je proto vhodný například:

• na fasádu objektu,
• pod konstrukci FV panelů,
• do venkovního technologického prostoru,
• do technické místnosti,
• k samostatným FV polím a přístřeškům.

I při IP65 doporučujeme u venkovní montáže omezit dlouhodobé přímé působení slunce a stékající vody.

Údržba a kontrola

Při pravidelné kontrole je vhodné ověřovat:

• stav pojistek 10×38,
• dotažení svorek,
• stav DC odpínače DS1-P32,
• indikaci obou SPD ESP-D40,
• stav MC4 konektorů,
• těsnost průchodek,
• stav PE vodiče,
• případné známky přehřátí,
• mechanické poškození skříně,
• případné proniknutí vlhkosti.

Dokumentace požaduje při výměně pojistek a SPD použití stejného typu a specifikace a zakazuje servis nebo rozpojování zařízení pod napětím.

Typické použití

Vhodné pro:

• domácí fotovoltaické elektrárny,
• hybridní FVE,
• ostrovní FVE,
• balkonové a menší FV systémy,
• zahradní a zemědělské instalace,
• přístřešky a carporty s FVE,
• jeden FV string připojený k jednomu MPPT,
• doplnění samostatného jištění a SPD před střídač.

Bezpečnostní upozornění

Fotovoltaické panely vytvářejí stejnosměrné napětí vždy, když jsou osvětleny. V DC stringu proto může být nebezpečné napětí přítomno i při vypnutém střídači.

Před otevřením nebo servisem rozvaděče musí být DC obvod bezpečně odpojen a musí být ověřena nepřítomnost nebezpečného napětí. Výrobce výslovně zakazuje zapojování, rozpojování nebo otevírání zařízení pod napětím.
