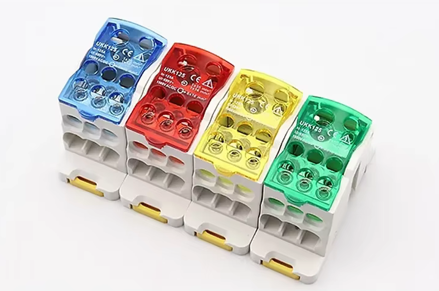

Rozvodný blok UKK-80A na DIN lištu – 80 A, 1 vstup / 6 výstupů, 690 V

Rozvodný blok UKK-80A na DIN lištu

80 A, 1 vstup / 6 výstupů, 690 V

Výkonový rozvodný svorkový blok UKK-80A je určen pro bezpečné a přehledné rozdělení jednoho hlavního napájecího přívodu do několika samostatných výstupních větví.

Je vhodný pro elektrické rozvaděče, průmyslové instalace, automatizaci, FVE, bateriová úložiště a další aplikace, kde je potřeba rozdělit jeden silový vodič na více okruhů.

Blok se montuje na standardní DIN lištu 35 mm a je vybaven ochranným izolačním krytem.

Hlavní vlastnosti

• jmenovitý proud 80 A
• jmenovité napětí až 690 V
• 1 hlavní vstup
• 6 výstupních svorek
• vstupní vodič 6–16 mm²
• více výstupních průřezů
• montáž na DIN lištu 35 mm
• šroubové svorky
• kompaktní provedení
• ochranný izolační kryt
• jednoduchá montáž do rozvaděče
• vhodné pro rozvod jednoho přívodu do více větví

Připojení vodičů

Vstup

1× 6–16 mm²

Hlavní vstupní svorka je určena pro přivedení napájení do rozvodného bloku.

Výstupy

Celkem 6 výstupů:

• 4× 2,5–6 mm²
• 2× 2,5–16 mm²

Díky kombinaci různých průřezů lze z jednoho přívodu napájet několik samostatných okruhů s různou velikostí vodičů.

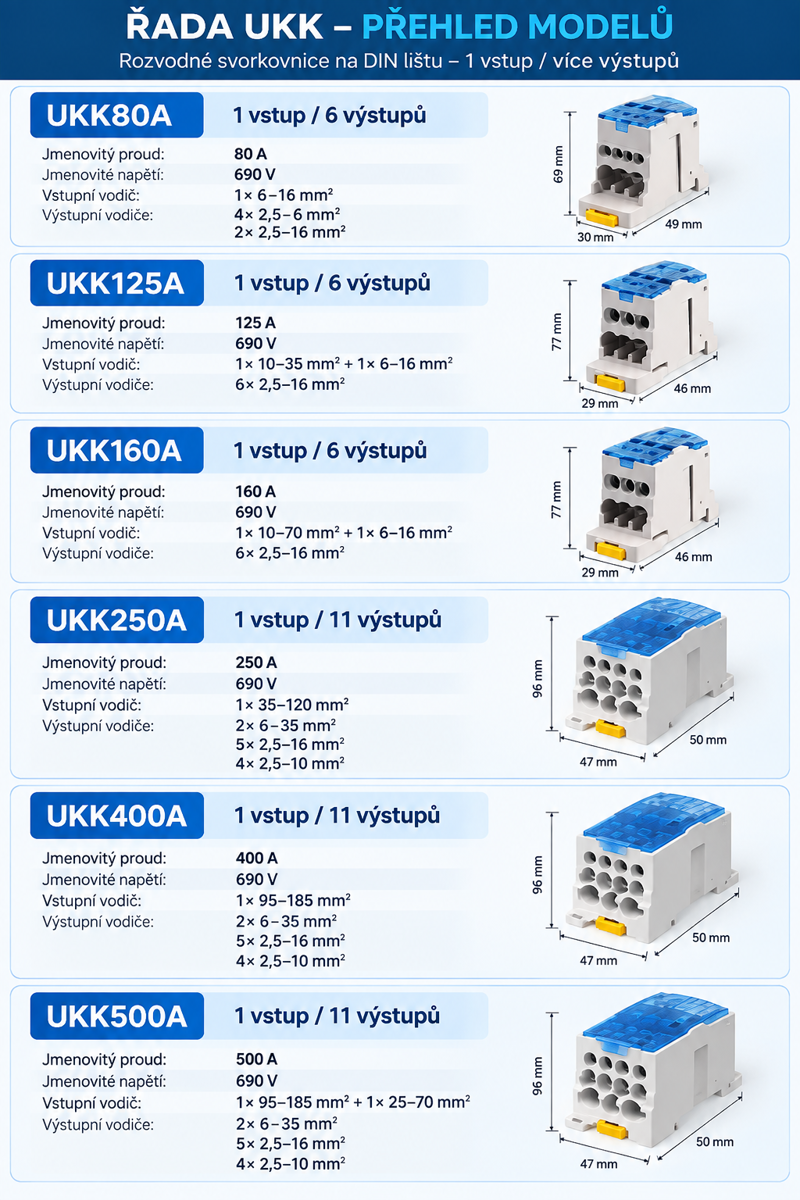

Technické parametry

Princip zapojení

UKK-80A slouží jako centrální rozvodný bod:

hlavní přívod → UKK-80A → jednotlivé jističe / spotřebiče / technologie

Umožňuje přehledně rozdělit jeden silový vodič na několik samostatných větví bez nutnosti připojovat více vodičů do jedné svorky jističe nebo jiného zařízení.

Montáž na DIN lištu

Rozvodný blok je určen pro standardní 35mm DIN lištu, používanou v běžných elektrických rozvaděčích.

Montáž je rychlá a umožňuje snadné začlenění bloku mezi ostatní modulární prvky rozvaděče.

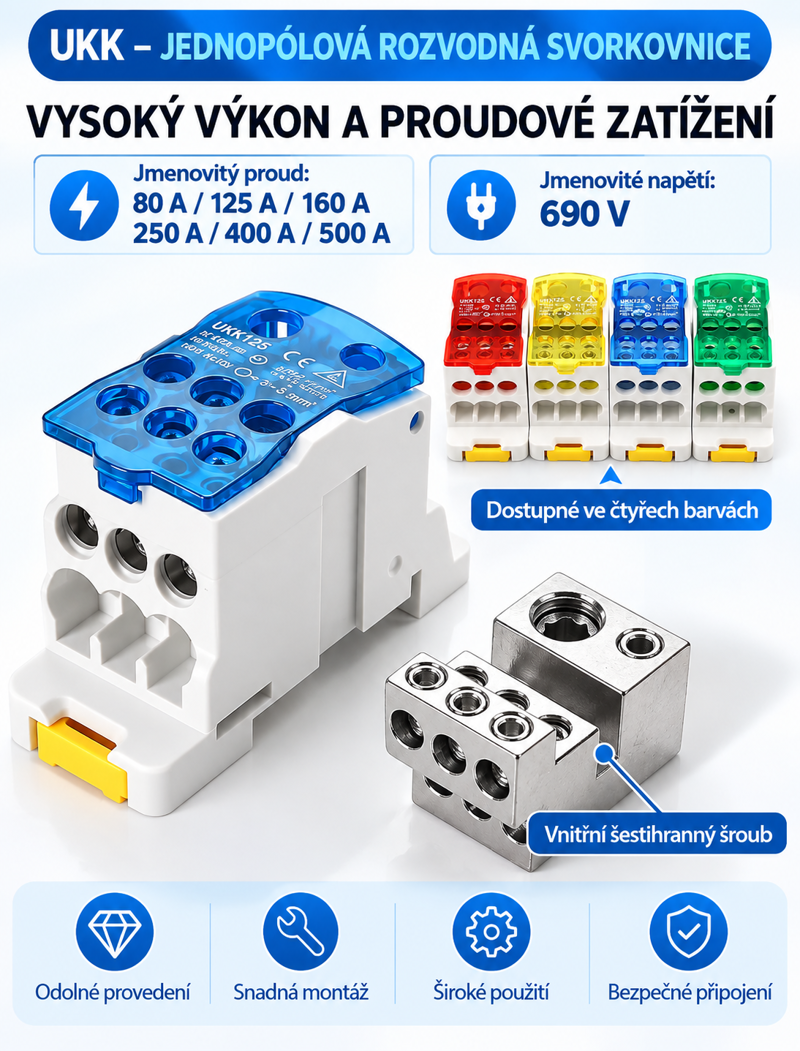

Ochranný kryt

Izolační kryt omezuje možnost náhodného dotyku živých částí a zároveň chrání vlastní svorky před mechanickým kontaktem.

Konstrukce umožňuje vizuální kontrolu připojených vodičů a dotažení jednotlivých svorek.

Typické použití

UKK-80A je vhodný zejména pro:

• elektrické rozvaděče
• domovní a průmyslové rozvodnice
• FVE systémy
• bateriová úložiště
• hybridní a ostrovní systémy
• měniče a střídače
• průmyslovou automatizaci
• stroje a výrobní zařízení
• ovládací skříně
• technologické kontejnery
• rozvod napájení k více jističům
• čerpadla
• HVAC technologie
• pomocné napájecí okruhy

Výhody

Jeden vstup – šest výstupů
Umožňuje přehledně rozdělit hlavní napájecí vedení na více samostatných větví.

Proudové zatížení až 80 A
Vhodné pro běžné silové a distribuční aplikace v rozvaděčích.

Napětí až 690 V
Umožňuje použití v širokém rozsahu elektrických instalací.

DIN lišta 35 mm
Kompatibilní se standardní rozvaděčovou montáží.

Rozdílné průřezy výstupů
Umožňují připojit vodiče podle požadavků jednotlivých větví.
