WitMotion WT301IOT-LTE-G – 4G LTE bezdrátový snímač náklonu, vibrací a nárazu, přesnost 0,2°, vzdálený monitoring

WitMotion WT301IOT-LTE-G – 4G LTE bezdrátový snímač náklonu, vibrací a nárazu, přesnost 0,2°, vzdálený monitoring

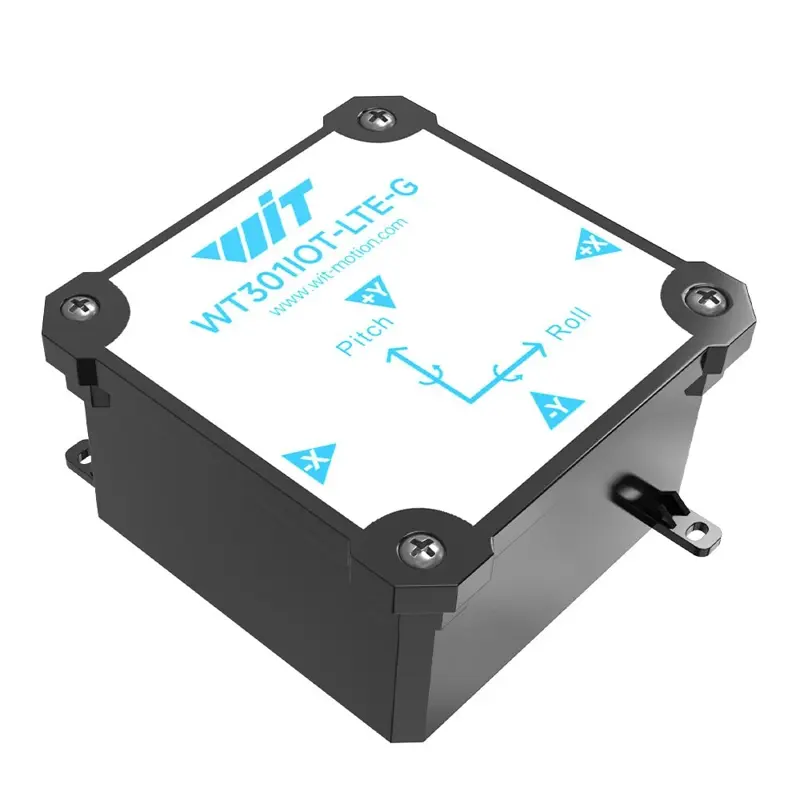

WitMotion WT301IOT-LTE-G je průmyslový bezdrátový IoT senzor určený pro dlouhodobé vzdálené monitorování náklonu, vibrací, otřesů, nárazů a nežádoucího pohybu konstrukcí nebo zařízení.

Naměřená data jsou přenášena prostřednictvím mobilní sítě 4G/LTE, takže sledovaný objekt lze kontrolovat vzdáleně bez nutnosti místního Wi-Fi připojení.

Senzor je vhodný zejména pro monitoring stožárů, větrných elektráren, fotovoltaických konstrukcí, mostů, stavebních konstrukcí, technologických zařízení, strojů, svahů a dalších objektů, kde je potřeba včas zaznamenat změnu náklonu, vibrace nebo mechanický náraz.

Hlavní vlastnosti

• 4G/LTE vzdálený monitoring
• měření náklonu v osách X a Y
• rozsah náklonu až ±90°
• vysoká přesnost měření náklonu 0,2°
• detekce vibrací, otřesů a nárazů
• MEMS senzor s rozsahem až ±2 g
• nastavitelné mezní hodnoty alarmu
• automatické odeslání dat při překročení nastaveného limitu
• pravidelné odesílání provozních dat
• vzdálená konfigurace
• cloudový monitoring WitMotion
• možnost komunikace s vlastním serverem
• podpora konfigurace APN
• lokální ukládání dat při dočasném výpadku mobilního spojení
• mimořádně nízká spotřeba energie
• vestavěná baterie s dlouhou provozní životností
• výdrž až 5 let v závislosti na nastavení a četnosti přenosu

Monitoring náklonu

WT301IOT-LTE-G umožňuje přesně sledovat změny sklonu sledovaného objektu.

Měřeny jsou osy:

• X – náklon ±90°
• Y – náklon ±90°

Přesnost měření náklonu dosahuje přibližně 0,2°, díky čemuž lze zaznamenat i relativně malé změny polohy konstrukce.

Pro jednotlivé osy lze nastavit vlastní minimální a maximální povolené hodnoty.

Pokud dojde k překročení nastaveného limitu, zařízení zaznamená událost a odešle informace prostřednictvím mobilní sítě.

Detekce vibrací, otřesů a nárazů

Integrovaný MEMS senzor umožňuje sledovat dynamické změny způsobené například:

• vibracemi konstrukce,
• krátkodobým otřesem,
• mechanickým nárazem,
• pohybem zařízení,
• změnou stability,
• nežádoucím rozkmitáním konstrukce.

Měřicí rozsah senzoru je až ±2 g.

Tato funkce je vhodná například pro sledování stožárů, technologických konstrukcí nebo strojních zařízení, kde samotná změna statického náklonu nemusí být jediným důležitým údajem.

Automatický alarm

Zařízení umožňuje nastavit povolené mezní hodnoty monitorovaných parametrů.

Pokud dojde například k překročení nastaveného úhlu náklonu nebo k zaznamenání definované události, senzor může automaticky přejít z úsporného režimu do aktivního režimu a odeslat aktuální data.

Tento způsob provozu výrazně snižuje spotřebu baterie a umožňuje dlouhodobý autonomní monitoring.

4G/LTE vzdálený přenos dat

Zařízení komunikuje prostřednictvím mobilní datové sítě.

Po vložení vhodné SIM karty lze data přenášet na vzdálený server bez nutnosti lokálního:

• Wi-Fi,
• Ethernetu,
• Bluetooth spojení,
• kabelového připojení k monitorovacímu systému.

To umožňuje instalaci i na velmi vzdálených nebo obtížně dostupných místech.

Cloudové monitorování

Zařízení podporuje vzdálený monitoring prostřednictvím systému WitMotion Cloud.

Po registraci zařízení lze sledovat aktuální naměřené hodnoty a podle konfigurace také historii měření.

Systém je vhodný pro aplikace, kde je požadován nepřetržitý nebo pravidelný dohled nad stavem vzdáleného objektu.

Možnost vlastního serveru

WT301IOT-LTE-G lze nakonfigurovat také pro komunikaci s vlastním serverem.

Podporována je komunikace přes TCP, což umožňuje integraci senzoru do vlastních monitorovacích nebo průmyslových systémů.

Zařízení tak není omezeno pouze na standardní cloudové prostředí výrobce.

Nastavitelný interval přenosu

Interval pravidelného odesílání dat lze nastavit podle konkrétní aplikace.

Rozsah může být přibližně:

30 až 1440 minut

Delší interval odesílání výrazně prodlužuje provozní dobu na baterii.

Naopak při častějším přenosu lze dosáhnout podrobnějšího monitoringu, ale za cenu vyšší energetické spotřeby.

Výdrž baterie až 5 let

WT301IOT-LTE-G používá vysokokapacitní baterii určenou pro dlouhodobý IoT provoz.

Baterie

• napětí: 3,6 V
• kapacita: přibližně 19 Ah
• velmi nízká spotřeba v režimu spánku
• dlouhodobý autonomní provoz

Při vhodném nastavení intervalu komunikace může provozní životnost baterie dosahovat až přibližně 5 let.

Skutečná výdrž závisí zejména na:

• četnosti přenosu dat,
• kvalitě LTE signálu,
• četnosti alarmových událostí,
• okolní teplotě,
• provozním režimu.

Lokální ukládání dat

Při dočasném výpadku mobilního připojení může zařízení naměřená data uložit a následně je přenést po obnovení komunikace.

Tím se snižuje riziko ztráty měřených údajů v místech s kolísavou kvalitou mobilního signálu.

Přenášené údaje

V závislosti na konfiguraci zařízení mohou být přenášeny například:

• náklon osy X,
• náklon osy Y,
• informace z MEMS senzoru,
• vibrace a otřesy,
• událost nárazu,
• stav alarmu,
• napětí baterie,
• stav zařízení,
• čas měření,
• identifikační údaje zařízení,
• informace o připojení k mobilní síti.

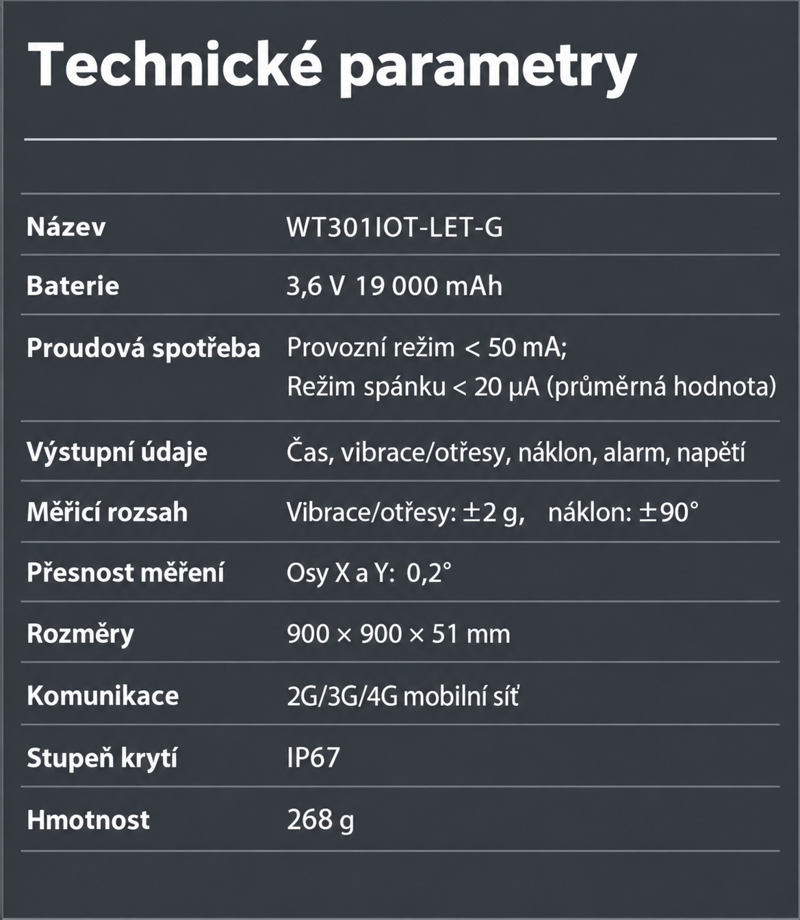

Technické parametry

Typické použití

Větrné elektrárny a stožáry

Senzor lze instalovat na stožáry VTE pro sledování:

• změny náklonu,
• nežádoucího vychýlení,
• vibrací,
• otřesů,
• nárazových událostí,
• dlouhodobých změn stability konstrukce.

Vhodný je také pro vzdálená místa, kde není dostupná běžná datová infrastruktura.

Fotovoltaické konstrukce

Možné použití zahrnuje monitoring:

• nosných konstrukcí FVE,
• trackerů,
• polohovacích systémů,
• přístřešků s FVE,
• samostatně stojících konstrukcí,
• technologických kontejnerů.

Mosty a stavební konstrukce

Senzor lze využít pro dlouhodobé sledování:

• změn geometrie konstrukce,
• náklonu,
• vibrací,
• mechanických otřesů,
• nestandardních pohybů.

Svahy a sesuvná území

Při pevné instalaci lze sledovat pomalé změny náklonu měřicího bodu a zaznamenat případnou změnu stability sledovaného místa.

Průmyslové stroje a zařízení

Zařízení lze použít také pro detekci:

• nadměrných vibrací,
• otřesů,
• změny polohy,
• mechanického nárazu,
• nežádoucí manipulace se zařízením.

Výhody 4G řešení

Ve srovnání s běžnými Wi-Fi nebo Bluetooth senzory není WT301IOT-LTE-G závislý na místní datové infrastruktuře.

Stačí:

1. vhodné pokrytí mobilním signálem,
2. SIM karta s datovým tarifem,
3. aktivované zařízení.

To umožňuje dlouhodobý monitoring prakticky odkudkoliv, kde je dostupná podporovaná mobilní síť.

Pro koho je zařízení určeno

WT301IOT-LTE-G je vhodný zejména pro:

• energetiku,
• větrné elektrárny,
• fotovoltaické systémy,
• stavebnictví,
• správce infrastruktury,
• průmyslové provozy,
• telekomunikační stožáry,
• monitoring mostů,
• geotechnický monitoring,
• vzdálená technologická zařízení.
