GTRIC DDS442

jednofázový elektroměr 230 V, 5(80) A, LCD, DIN lišta, 2P

Kompaktní jednofázový digitální elektroměr pro přímé měření spotřeby elektrické energie v sítích AC 220–230 V.

GTRIC DDS442 je elektronický elektroměr s LCD displejem určený pro montáž na standardní DIN lištu. Varianta 5(80) A umožňuje přímé měření proudu bez externího proudového transformátoru a je vhodná pro podružné měření spotřeby v domácích, komerčních a technologických instalacích.

Elektroměr zaznamenává spotřebovanou elektrickou energii v kWh a díky šířce pouhých 36 mm zabírá v rozvaděči prostor přibližně dvou DIN modulů.

Hlavní vlastnosti

• jednofázový elektroměr
• model DDS442
• přímé měření až do 80 A
• rozsah varianty 5(80) A
• jmenovité napětí 220/230 V AC
• frekvence 50 Hz
• digitální LCD displej
• zobrazení spotřebované energie v kWh
• třída přesnosti 1
• impulzní konstanta 1600 imp/kWh
• LED indikace PULSE
• dvouvodičové jednofázové zapojení
• montáž na standardní DIN lištu
• kompaktní šířka 36 mm
• provozní teplota −10 až +50 °C
• bez baterie
• mechanické provedení 2P

Technické parametry

Přímé měření do 80 A

Varianta DDS442 5(80) A je určena pro přímé zapojení do měřeného obvodu.

To znamená, že proud spotřebiče prochází přímo elektroměrem a není nutné používat externí měřicí transformátor proudu.

Výrobce pro tuto variantu uvádí:

základní proud: 5 A
maximální proud: 80 A

Díky tomu je elektroměr vhodný například pro podružné měření celých jednofázových větví i jednotlivých výkonnějších spotřebičů.

LCD displej

Čelní LCD displej přehledně zobrazuje naměřenou spotřebu elektrické energie.

Na čelní straně se nachází také:

PULSE LED – optická indikace měření spotřeby.

Výrobce na štítku uvádí impulzní konstantu:

1600 imp/kWh

To znamená, že počet světelných impulzů odpovídá množství odebrané elektrické energie.

Třída přesnosti 1

Výrobce pro DDS442 uvádí Accuracy Class 1.

Elektroměr je tak určen zejména pro:

• kontrolní měření,
• podružné měření spotřeby,
• energetický monitoring,
• rozdělení spotřeby jednotlivých technologií,
• měření spotřeby konkrétního objektu nebo zařízení.

Montáž na DIN lištu

DDS442 je navržen pro standardní montáž do elektrického rozvaděče.

Rozměry:

šířka: 36 mm
hloubka: 62 mm
výška: 78 mm

Díky šířce 36 mm zabírá přibližně 2 DIN moduly.

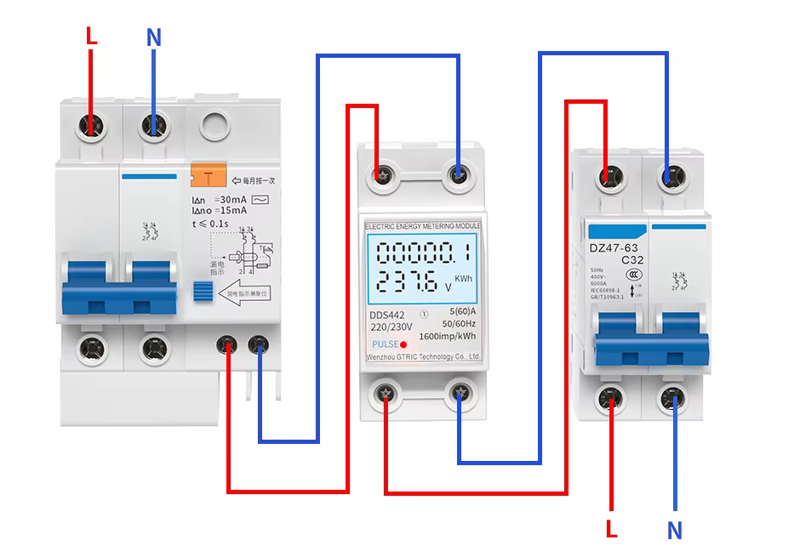

Zapojení

Výrobce uvádí možnost zapojení:

vstup nahoře / výstup dole

nebo podle konkrétní instalace:

vstup dole / výstup nahoře

Zapojení je jednofázové, dvouvodičové:

L – fázový vodič
N – nulový vodič

Elektroměr se zapojuje sériově mezi zdroj a měřenou zátěž:

síť → elektroměr DDS442 → spotřebič / měřený okruh

Varianty řady DDS442

Výrobce nabízí několik proudových verzí stejného provedení:

Tato produktová karta je určena pro variantu 5(80) A.

Uvedené výkonové hodnoty jsou údaje výrobce; pro návrh instalace je rozhodující především dovolený proud, jištění, průřez vodičů a konkrétní podmínky instalace.

Odolný PC kryt

Výrobce uvádí kryt z PC materiálu se zpomaleným hořením.

Konstrukce je prezentována s důrazem na:

• elektrickou izolační schopnost,
• teplotní odolnost,
• zpomalení šíření plamene,
• mechanickou odolnost.

Elektroměr je určen především pro instalaci uvnitř elektrického rozvaděče.

Typické použití

GTRIC DDS442 lze použít například pro:

• podružné měření domácnosti,
• měření jednotlivého bytu nebo provozu,
• kontrolu spotřeby FVE systému,
• měření spotřeby bojleru,
• tepelná čerpadla,
• elektrické vytápění,
• dílny a provozovny,
• nabíjecí technologie,
• klimatizace,
• technologické rozvaděče,
• energetický monitoring,
• kontrolu spotřeby výrobního zařízení.

Vhodný pro energetický monitoring

DDS442 je praktický zejména tam, kde je potřeba jednoduše zjistit, kolik elektrické energie spotřebuje konkrétní větev nebo zařízení.

Příklad:

hlavní rozvaděč → DDS442 → bojler

Elektroměr pak umožní samostatně sledovat spotřebu bojleru v kWh bez nutnosti zasahovat do hlavního fakturačního elektroměru distributora.

Stejným způsobem lze sledovat například topení, klimatizaci, technologii, dílnu nebo další samostatný okruh.

Bezpečnost

Elektroměr pracuje přímo se síťovým napětím 230 V AC.

Montáž musí provádět osoba s odpovídající elektrotechnickou kvalifikací.

Před montáží nebo manipulací:

• odpojte obvod od napětí,
• ověřte beznapěťový stav,
• použijte odpovídající předřazené jištění,
• dodržte správný průřez vodičů,
• nepřekračujte maximální povolený proud elektroměru.

Výrobce výslovně uvádí upozornění:

Neprovádět manipulaci a zapojování zařízení pod napětím.
