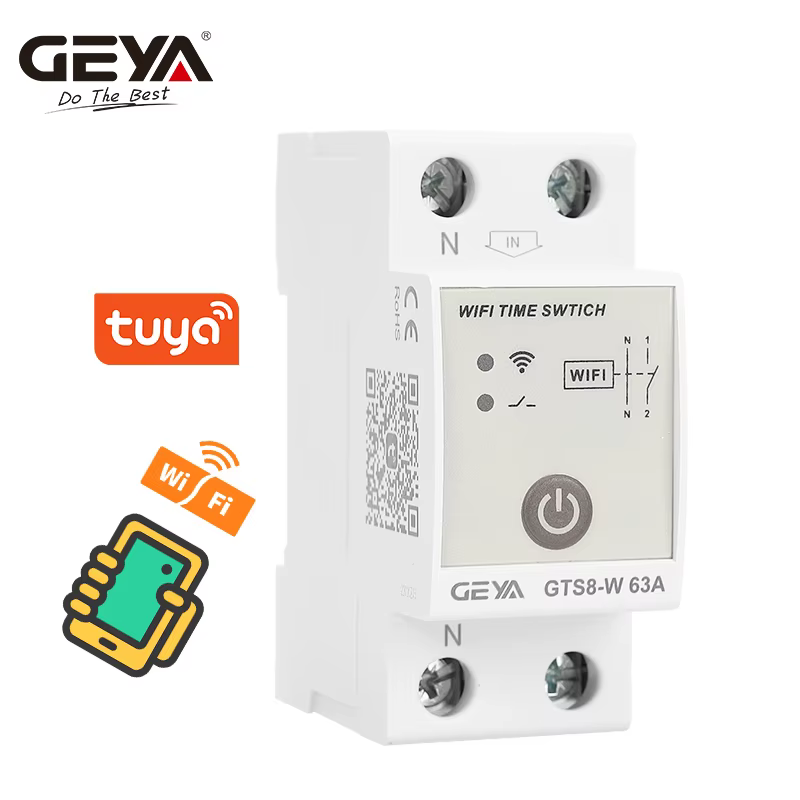

GEYA GTS8-W WiFi časový spínač 2P 63 A
Tuya Smart, DIN, AC 220–230 V
Inteligentní dvoupólový Wi-Fi spínač GEYA GTS8-W pro dálkové a časové řízení elektrických spotřebičů prostřednictvím aplikace Tuya Smart.
GEYA GTS8-W umožňuje ruční, dálkové i časově plánované zapínání a vypínání zátěže. Instaluje se přímo na DIN lištu do elektrického rozvaděče a je vhodný pro automatizaci osvětlení, topných zařízení, bojlerů a dalších AC spotřebičů.
Varianta 2P / 63 A současně spíná pracovní vodiče připojeného jednofázového obvodu a je určena pro napájecí napětí AC 220–230 V.
Hlavní vlastnosti
- Wi-Fi inteligentní spínač
- ovládání prostřednictvím Tuya Smart
- dálkové zapnutí a vypnutí z mobilního telefonu
- časové plánování provozu
- opakované cyklické zapínání a vypínání
- manuální ON/OFF přímo na přístroji
- 2pólové provedení
- jmenovitý pracovní proud 63 A, kategorie AC-1
- napájení AC 220–230 V
- frekvence 45–65 Hz
- montáž na standardní DIN lištu
- stavová LED Wi-Fi
- stavová LED výstupu
- vlastní příkon maximálně 3 VA
- provozní teplota −20 až +55 °C
- krytí čelního panelu IP40
- krytí svorek IP20
Ovládání přes Tuya Smart
Po připojení spínače k domácí nebo firemní Wi-Fi síti lze zařízení spravovat prostřednictvím aplikace Tuya Smart.
Aplikace umožňuje zejména:
- vzdálené zapnutí spotřebiče,
- vzdálené vypnutí spotřebiče,
- nastavení času zapnutí,
- nastavení času vypnutí,
- pravidelné časové režimy,
- cyklické spínání,
- přejmenování zařízení pro snadnější orientaci,
- kontrolu aktuálního stavu spínače.
GTS8-W lze současně ovládat i ručně tlačítkem na čelním panelu, takže základní funkce spínače není závislá pouze na ovládání telefonem.

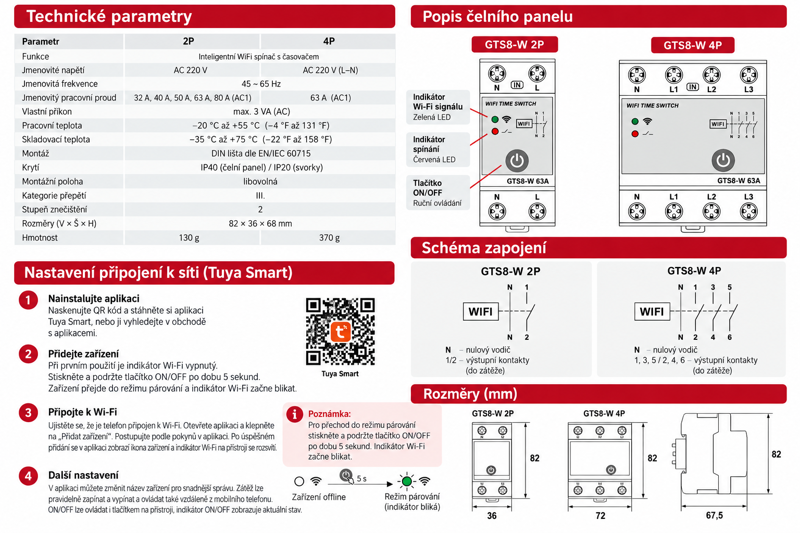

Technické parametry
| Parametr | Hodnota |
|---|---|
| Výrobce | GEYA |
| Model | GTS8-W |
| Provedení | 2P |
| Funkce | Wi-Fi inteligentní / časový spínač |
| Jmenovité napětí | AC 220–230 V |
| Jmenovitá frekvence | 45–65 Hz |
| Jmenovitý pracovní proud | 63 A (AC-1) |
| Počet pólů | 2 |
| Ovládání | Tuya Smart + manuální tlačítko |
| Vlastní příkon | max. 3 VA |
| Provozní teplota | −20 až +55 °C |
| Skladovací teplota | −35 až +75 °C |
| Montáž | DIN lišta dle EN/IEC 60715 |
| Krytí čelní části | IP40 |
| Krytí svorek | IP20 |
| Kategorie přepětí | III |
| Stupeň znečištění | 2 |
| Montážní poloha | libovolná |
| Rozměry 2P | cca 82 × 36 × 68 mm |
| Hloubka dle výkresu | cca 67,5 mm |
| Hmotnost 2P | cca 130 g |

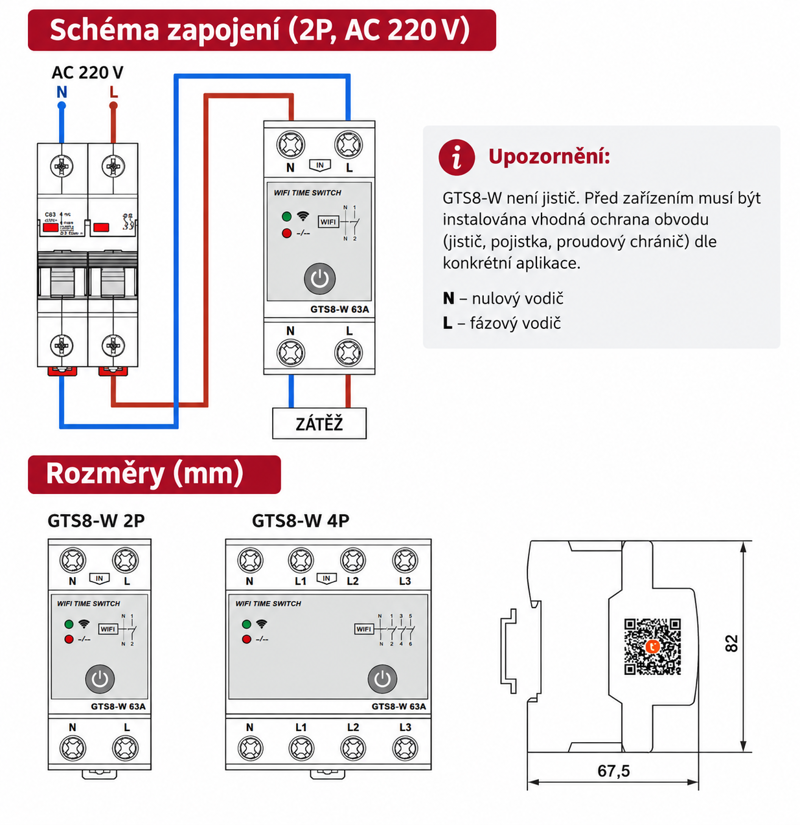

Zapojení varianty 2P
U jednofázové varianty se přivádí napájení AC 220–230 V na vstupní svorky:
N – nulový vodič
L / 1 – fázový vodič
Výstupní svorky vedou ke spotřebiči.
Princip zapojení:
síť 230 V → předřazené jištění → GTS8-W → spotřebič
Přiložené schéma výrobce výslovně ukazuje instalaci za samostatným dvoupólovým jističem, což je správné řešení.
GTS8-W není jistič
Přestože některé internetové nabídky řadí zařízení do kategorie „circuit breaker“, samotný GTS8-W je podle dodané dokumentace WiFi Intelligent Switch.
Proto nenahrazuje:
- jistič,
- pojistku,
- proudový chránič,
- ochranu proti zkratu,
- ochranu vedení před přetížením.
Před spínačem musí být instalována odpovídající ochrana konkrétního elektrického obvodu.
Proud 63 A – kategorie AC-1
Deklarovaných 63 A je uvedeno pro kategorii použití AC-1.
AC-1 se vztahuje především na neinduktivní nebo jen mírně induktivní zátěže, například odporové spotřebiče.
U zařízení s vysokým spínacím nebo rozběhovým proudem, například:
- elektromotorů,
- kompresorů,
- čerpadel,
- transformátorů,
- velkých stykačů,
- některých LED zdrojů,
nelze automaticky vycházet z hodnoty 63 A.
Pro výkonové nebo indukční aplikace je vhodné použít GTS8-W pro ovládání stykače a samotný výkon spínat stykačem odpovídající kategorie.

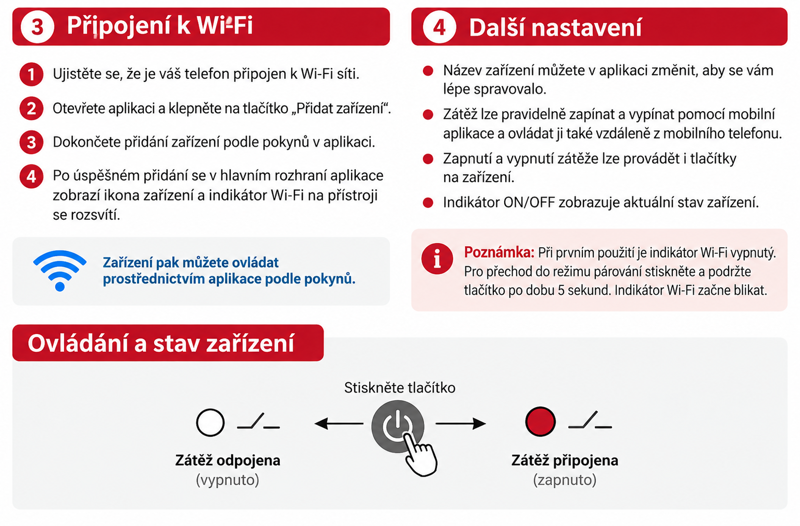

Párování s Wi-Fi
Při prvním použití:
- Připojte GTS8-W podle schématu.
- Zapněte napájení.
- Stiskněte a podržte tlačítko na přístroji přibližně 5 sekund.
- Wi-Fi indikátor začne blikat.
- Otevřete aplikaci Tuya Smart.
- Zvolte přidání nového zařízení.
- Postupujte podle pokynů aplikace.
- Po úspěšném připojení zůstane Wi-Fi indikace aktivní.
Po přidání se zařízení zobrazí v hlavním rozhraní Tuya Smart.
Manuální ovládání
Velké tlačítko na čelní straně umožňuje lokální:
ON → připojení zátěže
OFF → odpojení zátěže
Červená stavová LED indikuje stav spínaného výstupu.
Zelená LED slouží jako indikace síťového/Wi-Fi stavu zařízení.
Časové řízení
GTS8-W lze využít jako digitální časový spínač bez samostatných mechanických hodin.
Typické scénáře:
- zapnout bojler v době levné elektřiny,
- vypínat nepotřebné spotřebiče přes noc,
- automaticky rozsvěcet venkovní osvětlení,
- řídit provoz topení,
- pravidelně spouštět ventilaci,
- naplánovat technologické spotřebiče,
- cyklicky zapínat a vypínat zařízení.
Vhodné použití
GEYA GTS8-W lze použít například pro:
- elektrické bojlery,
- topná tělesa,
- elektrické vytápění,
- osvětlení,
- reklamní osvětlení,
- ventilaci,
- zásuvkové okruhy,
- technologická zařízení,
- domácí automatizaci,
- energetické řízení,
- dálkové vypínání spotřebičů,
- automatické časové spínání.
Pro motory, čerpadla a další výrazně indukční zátěže doporučujeme řízení přes vhodně dimenzovaný stykač.
Konstrukce pro DIN lištu
GTS8-W je určen pro montáž přímo do standardního rozvaděče.
Varianta 2P má přibližné rozměry:
výška 82 mm
šířka 36 mm
hloubka 67,5–68 mm
Šířkou tedy odpovídá přibližně 2 DIN modulům.
Montážní systém odpovídá DIN liště dle EN/IEC 60715.
Dostupné varianty řady GTS8-W
Podle výrobních podkladů existuje řada GTS8-W také v dalších provedeních:
- 2P – 32 A
- 2P – 40 A
- 2P – 50 A
- 2P – 63 A
- 2P – 80 A
- 4P – 63 A
- další varianty dle výrobní série
Tato produktová karta je určena pro GTS8-W 2P / 63 A.
Bezpečnost
Zařízení pracuje přímo se síťovým napětím 230 V AC. Instalaci musí provést osoba s odpovídající elektrotechnickou kvalifikací.
Před instalací je nutné obvod odpojit od napětí a ověřit beznapěťový stav.
Průřez vodičů, předřazené jištění a způsob instalace musí odpovídat skutečnému proudu zátěže a konkrétním podmínkám instalace.
