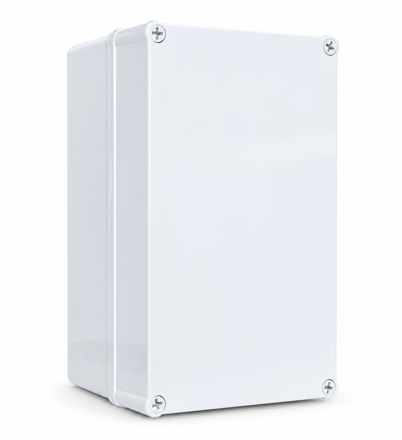

Vodotěsná instalační krabice ABS IP67 280 × 195 × 135 mm
F-type, venkovní elektrobox

Robustní vodotěsná instalační krabice F-type z odolného ABS plastu je určena pro ochranu elektrických a elektronických komponentů v interiéru i venkovním prostředí. Rozměrová varianta 280 × 195 × 135 mm poskytuje dostatek prostoru pro svorkovnice, relé, řídicí elektroniku, napájecí zdroje, komunikační moduly, ovládací prvky nebo další elektrické komponenty.

Konstrukce se stupněm krytí IP67 chrání instalované prvky proti prachu a vodě. Použité ABS provedení je elektricky izolační, nekoroduje a je vhodné pro dlouhodobé použití v elektrických a průmyslových instalacích. Rozměr 280 × 195 × 135 mm odpovídá variantě F9 této produktové řady.
Hlavní vlastnosti
- rozměry 280 × 195 × 135 mm
- provedení F-type / F9
- stupeň krytí IP67
- odolný ABS plast
- vodotěsné a prachotěsné provedení
- elektricky izolační materiál
- odolnost proti korozi
- pevná konstrukce vhodná pro venkovní použití

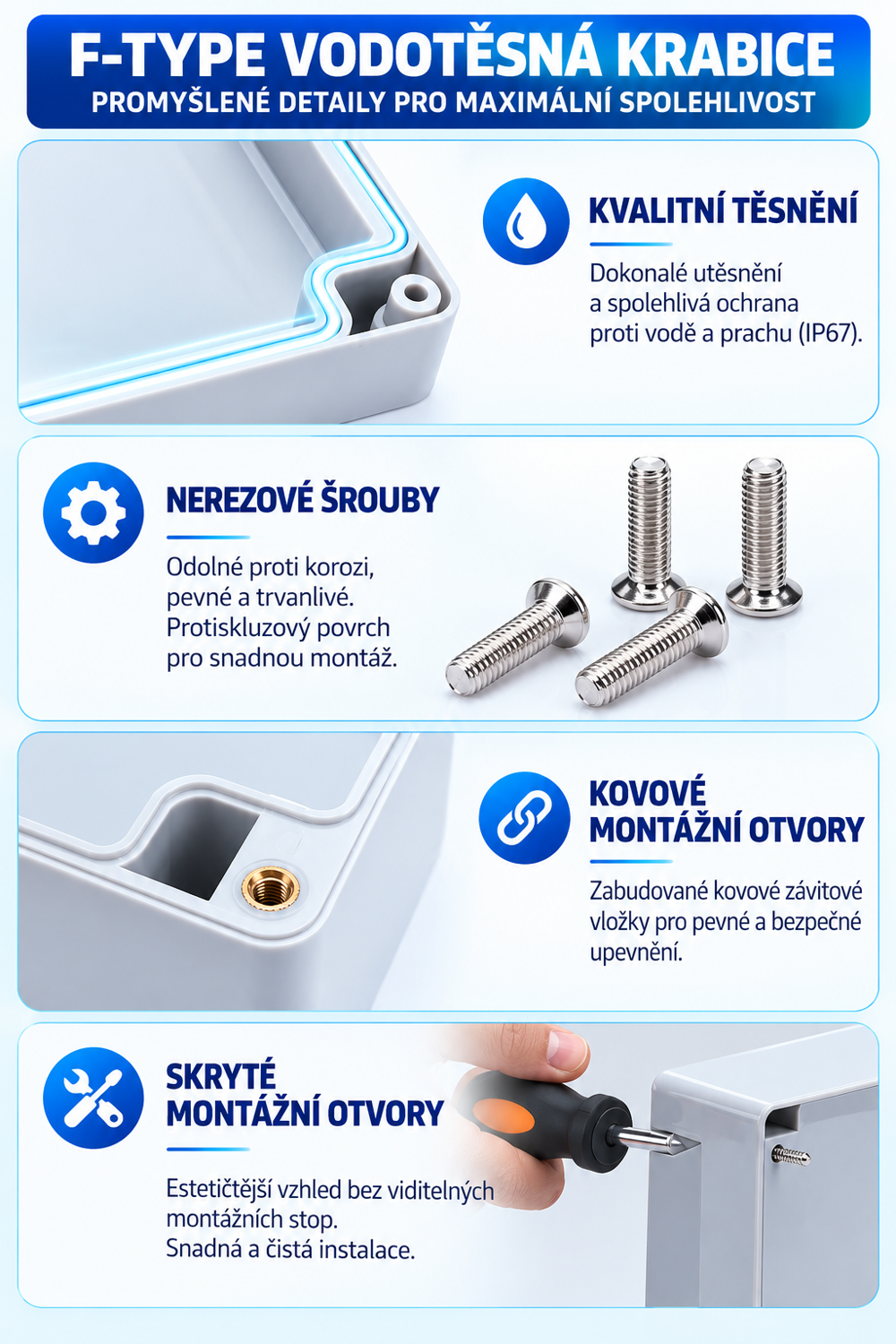

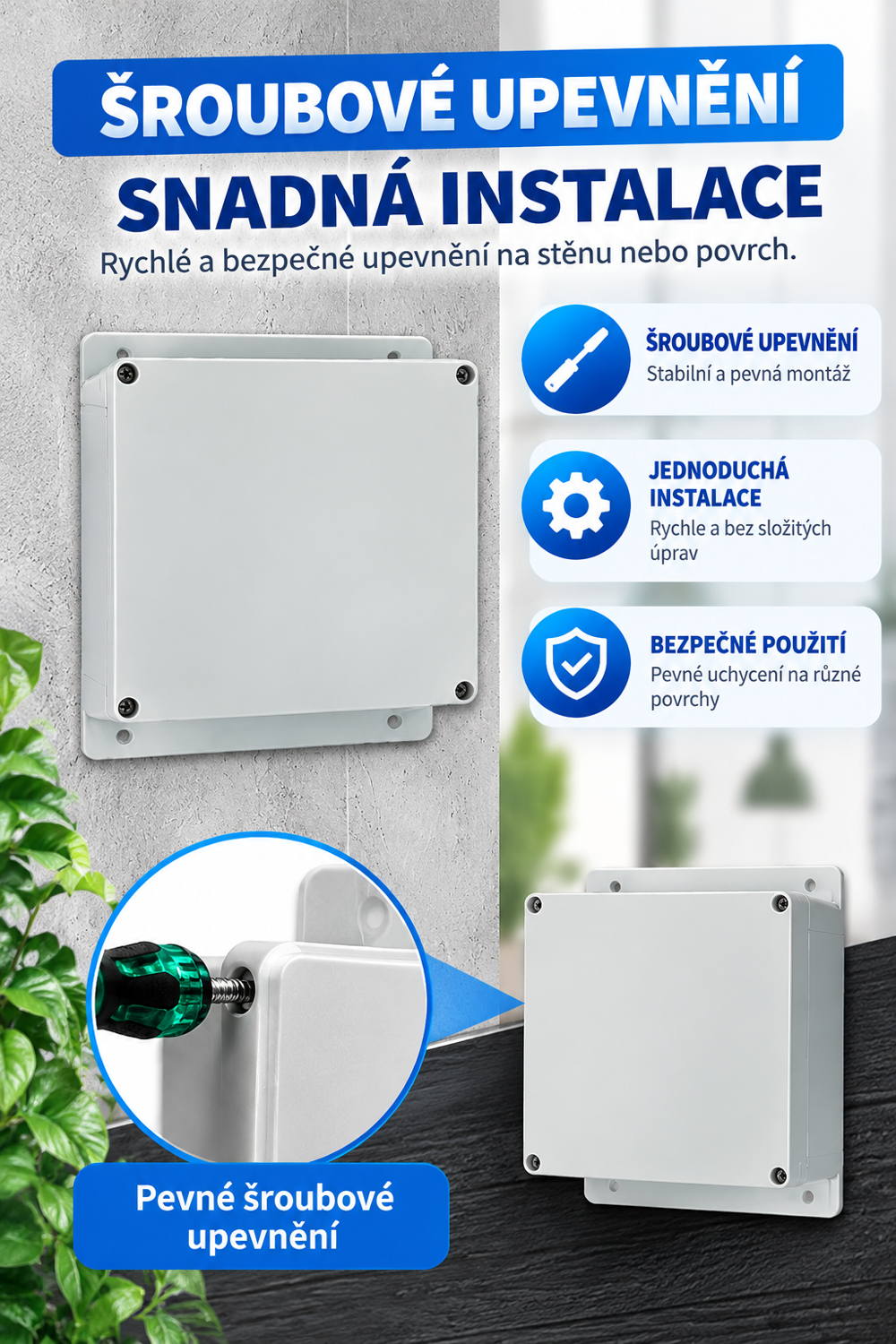

- odnímatelné víko upevněné šrouby
- těsnění mezi víkem a tělem krabice
- možnost individuálního vytvoření otvorů pro kabelové vývodky
- vhodná pro montáž ovladačů, tlačítek, kontrolek a konektorů
- možnost upevnění elektroniky a dalších prvků uvnitř krabice
- vhodná pro průmyslové, domácí i DIY instalace
Řada F je vyráběna z nového ABS materiálu a používá se pro elektrické, komunikační, řídicí a elektronické instalace.
Krytí IP67
Stupeň krytí IP67 zajišťuje:
- úplnou ochranu proti vniknutí prachu,
- ochranu proti dešti a stříkající vodě,
- ochranu proti dočasnému ponoření do vody za podmínek definovaných pro IP67.
Pro zachování deklarovaného krytí musí být víko správně uzavřeno a všechny dodatečně vytvořené kabelové otvory osazeny odpovídajícími těsněnými vývodkami.

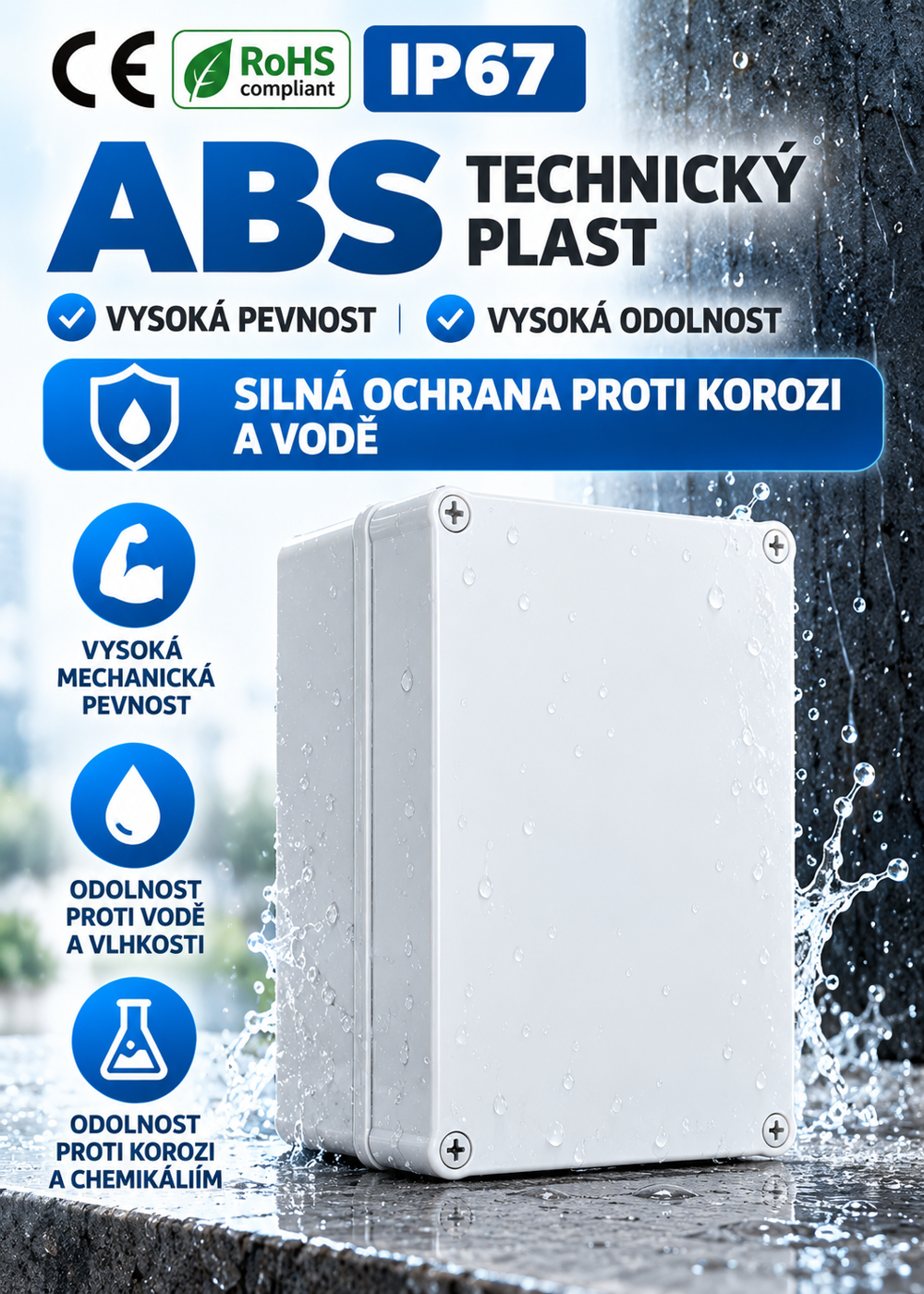

ABS konstrukce
Použitý ABS plast nabízí kombinaci mechanické pevnosti, elektrické izolace a odolnosti proti běžným vnějším vlivům.
Materiál je vhodný pro výrobu pouzder elektrických a elektronických zařízení, protože:
- nekoroduje,
- elektricky izoluje,
- má dobrou mechanickou odolnost,
- je vhodný pro vnitřní i venkovní použití,
- umožňuje snadné vrtání a další úpravy podle konkrétní instalace.
Rozměry
| Parametr | Hodnota |
|---|---|
| Vnější délka | 280 mm |
| Vnější šířka | 195 mm |
| Vnější výška | 135 mm |
| Provedení | F-type |
| Rozměrová varianta | F9 |
| Materiál | ABS |
| Stupeň krytí | IP67 |
Rozměr F9 280 × 195 × 135 mm je uváděn napříč produktovou řadou F-type.
Možnost vlastní konfigurace
Krabice je dodávána jako univerzální skříň, kterou lze upravit podle konkrétní aplikace.
Do stěn nebo víka lze podle potřeby instalovat například:
- kabelové vývodky
- průchodky
- konektory
- tlačítka
- otočné přepínače
- kontrolky
- displeje
- anténní konektory
- ventilace
- zásuvky
- vypínače
- průmyslové konektory
Uvnitř lze instalovat například svorkovnice, řídicí elektroniku, PCB, relé, napájecí zdroje nebo menší DIN lištu podle vlastní konstrukce. Výrobci této řady počítají také s individuálním vrtáním otvorů a montáží komponentů.
Typické použití
Vodotěsná krabice je vhodná například pro:
- elektrické rozvaděče
- venkovní elektroinstalace
- FVE systémy
- bateriové systémy
- řídicí elektroniku
- IoT zařízení
- senzory a měřicí techniku
- kamerové a monitorovací systémy
- telekomunikační zařízení
- WiFi a LTE elektroniku
- napájecí zdroje
- relé a stykače
- svorkovnice
- průmyslovou automatizaci
- zavlažovací systémy
- čerpadla
- venkovní osvětlení
- ovládací panely
- bezpečnostní techniku
- technologická zařízení
F-type skříně jsou používány mimo jiné v elektrotechnice, energetice, komunikacích, průmyslových instalacích, stavebnictví a venkovních monitorovacích systémech.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Typ produktu | vodotěsná instalační / rozvodná krabice |
| Produktová řada | F-type |
| Varianta | F9 |
| Rozměry | 280 × 195 × 135 mm |
| Materiál | ABS plast |
| Stupeň krytí | IP67 |
| Použití | vnitřní / venkovní |
| Víko | odnímatelné |
| Uzavření víka | šroubové |
| Těsnění | ano |
| Elektrická izolace | ano |
| Odolnost proti korozi | ano |
| Možnost vrtání otvorů | ano |
| Montáž kabelových vývodek | ano |
| Montáž ovládacích prvků | ano |
| Určení | elektroinstalace, elektronika, automatizace, monitoring |
Vhodná pro venkovní elektroniku
Díky uzavřenému ABS pouzdru a vysokému stupni krytí lze krabici použít jako ochranný obal pro citlivou elektroniku umístěnou mimo budovu.
Typickým příkladem je instalace:
napájení + jištění + řídicí elektronika + komunikační modul + svorkovnice
do jednoho chráněného pouzdra.
Velikost 280 × 195 × 135 mm poskytuje oproti malým spojovacím krabicím dostatečnou hloubku také pro rozměrnější elektronické moduly a příslušenství.
